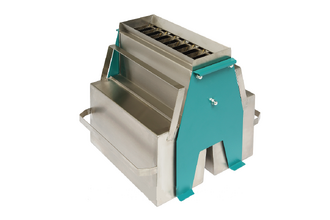

ДЕЛИТЕЛЬ ПРОБ ДП-5
Назначение
Делители предназначены для деления проб сыпучих материалов на части, равновеликие по массе и равноценные по содержанию. Разовая загрузка позволяет разделить пробу на 2 части.
Особенности
- Изготовление из нержавеющей стали.
- Простота в обслуживании.
Конструкция
Основными составными частями изделия являются:
- делительный блок - разделенный брусками пакет стальных листов, образующих желобки, направленные попеременно в противоположные от оси блока стороны
- боковины - охватывающие делительный блок стальные пластины, закрывающие пакет по бокам и образующие своей верхней частью приемную горловину
- стойки - элементы, расположенные по торцам делительного блока и служащие для его опоры
- пробосборники - устанавливаемые под делительным блоком емкости, предназначенные для сбора частей разделенной пробы.
Делители укомплектованы совком, предназначенным для подачи пробы через приемную горловину в делительный блок.
Принцип действия
- делитель устанавливается горизонтально на ровной поверхности
- пробосборники устанавливаются под делительный блок до упора
- совок с пробой опрокидывается в приемную горловину, при этом проба попадает в делительный блок и по желобкам равномерно распределяется по пробосборникам
- пробосборники с разделенной пробой вынимаются, пробы отправляются на дальнейшую обработку или повторное деление.
Выбор типоразмера делителя определяется размером частиц разделяемой пробы. Размер частиц должен составлять 1/3 от ширины щели используемого делителя. Масса пробы зависит от размера частиц пробы и определяется методиками подготовки проб, используемыми в той или иной отрасли.
Ширина желобков, мм |
5 |
10 | 15 | 20 |
Полный объем пробоприемников, дм3 |
2х0,85 |
2х1,3 | 2х4,4 | 2х10 |
Количество желобков, шт. |
20 |
16 | 16 | 16 |
Крупность частиц пробы, мм, не более |
1,5 |
3 | 5 | 6,5 |
Габаритные размеры, мм (длина х ширина х высота) |
260х156х200 |
260х215х200 | 390х295х315 | 420х375х370 |
Масса, кг |
2,7 |
