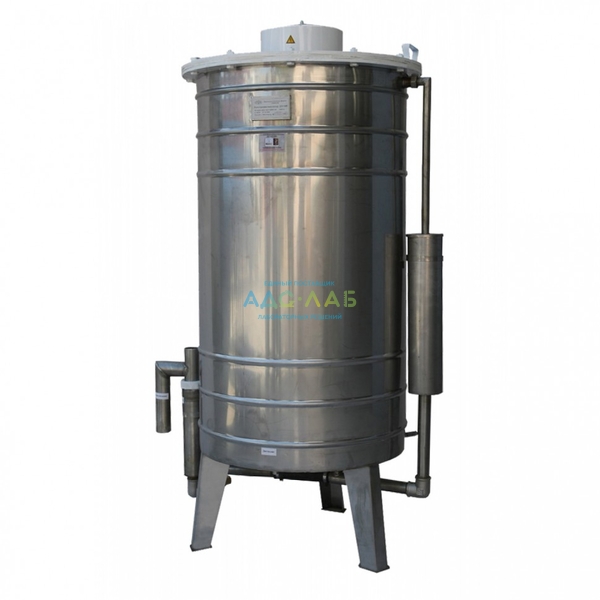

Дистиллятор ДЭ-140

Дистиллятор ДЭ-140 предназначен для получения качественной дистиллированной воды (соответствует ГОСТ 6709-72 «Вода дистиллированная») медицинского, бытового и технического назначения.

Дистилляторы ДЭ-140 оснащены автоматикой, а также внедрены изобретения (патенты России на изобретение «Дистиллятор с устройством для повышения качества дистиллята», «Разборный конденсатор дистиллятора», «Устройство, повышающее надёжность и срок службы дистиллятора») позволяющие продлить срок службы дистиллятора и получить качество дистиллированной воды в два раза выше показателей ГОСТа.

Дистиллятор ДЭ-140 изготавливается по ТУ 9452-002-22213860-00. Основные детали дистиллятора выполнены из нержавеющей стали марки 12Х18Н10Т.

Дистилляторы ДЭ-140 оснащаются дополнительным комплектом электродов.

• Качество производимой воды – согласно требованиям статьи ФС 42-2620-97 ГФ ХI издания «Вода для инъекций».При этом качество исходной воды, поступающей в аквадистиллятор, должно соответствовать требованиям СанПиН 1.4.1074-01 при содержании в ней аммиака не более 0.2 мг/л, иначе исходная вода должна быть предварительно очищена от солей жесткости, углекислоты, аммиака, восстанавливающих веществ или других примесей, характерных для региональных источников питьевой воды и влияющих на качество производимой воды, до соответствия ее указанным выше стандарту и требованию по содержанию аммиака при жесткости не более 7 мг/экв·л.
• Поддержание количества воды, идущей на испарение в аквадистилляторе,автоматическое. Давление исходной воды должно быть в пределах от 0.1 до 0.4 мПа (от l до 4 кг/см²).
• Отключение электронагревателей при прекращении централизованной подачиводы и понижении уровня воды в камере испарения ниже допустимого – автоматическое.
• Время непрерывной работы – не более 8 ч. Перерыв в работе– неменее1 ч.
• Электробезопасность соответствует ГОСТ 12.2.025-76, класс защиты – 1.
• Срок службы – не менее 5 лет.

Устройство и принцип работы:

Устройство аквадистиллятора.

• Аквадистиллятор предназначен для производства дистиллированной воды из исходной путем её нагрева с дальнейшей конденсацией пара и получением дистиллята с температурой в пределах от 70°С до 85°С. В случае, если необходимо получать охлажденную дистиллированную воду, возможно использование охладителя дистиллята.
• Аквадистиллятор состоит из камеры испарения, конденсатора и электроблока. Аквадистиллятор имеет настенное исполнение. К камере испарения через коллектор подсоединен уравнитель, предназначенный для поддержания заданного уровня воды в камере испарения, что обеспечивается соединением камеры испарения и уравнителя как двух сообщающихся сосудов. При этом избыточная вода сливается в канализацию через трубку слива. Рядом с уравнителем находится датчик уровня, предназначенный для отключения электронагревателей при уровне воды в камере испарения ниже допустимого. В верхней части камеры испарения установлен сепаратор, предназначенный для очистки водяного пара, выходящего из камеры испарения, от содержащихся в нем капель воды. В нижней части камеры испарения расположен кран слива воды из камеры испарения по окончании работы аквадистиллятора. В верхней части камеры испарения расположен штyцер сбора дистиллята.Конденсатор представляет собой конструкцию, объединяющую в себе паровую камеру, камеру конденсации и водяную рубашку. Водяная рубашка имеет два штуцера: штуцер подачи исходной воды и штуцер слива исходной воды из водяной рубашки в уравнитель через трубку. Электрооборудование аквадистиллятора размещено в электроблоке, установленном на КРОНштейнах камеры испарения. На переднюю часть электроблока выведены сигнальные лампы «СЕТЬ», «НАГРЕВ» и тумблер включения/выключения нагрева.

Принцип работы аквадистиллятора.

• При включении аквадистиллятора кран слива воды из камеры испарения должен быть закрыт. Из открытого вентиля подачи воды исходная вода через штуцер подачи исходной воды подается в водяную рубашку, с выхода которой подается в уравнитель и далее поступает в камеру испарения, заполняя ее до рабочего уровня.Далее в процессе работы аквадистиллятора уровень воды в камере испарения поддерживается автоматически за счет перелива воды в трубку слива. После открытия вентиля подачи воды подается напряжение питания включением вводного аппарата (вводной аппарат устанавливается потребителем на линии подачи электроэнергии до блока управления). Загорается лампа «СЕТЬ». Далее необходимо включить тумблер электроблока. По достижении водой рабочего уровня в камере испарения загорится сигнальная лампа «НАГРЕВ», будет подано напряжение на электронагреватели и начнется нагрев воды в камере испарения. При нагреве вода в камере испарения закипает, превращаясь в пар, который поступает в паровую камеру, на выходе которой, проходя через сепаратор, освобождается от капель воды. Затем пар поступает в камеру конденсации, где конденсируется при контакте с поверхностью водяной рубашки. Сконденсированный дистиллят с температурой от 70°С до 85°С выводится из камеры конденсации через штуцер сбора дистиллята и подается потребителю. В случае работы аквадистиллятора совместно с охладителем дистиллят через штуцер сбора дистиллята подается на вход охладителя, где охлаждается до температуры 30°С…40°С и подается потребителю. При понижении уровня воды в камере испарения ниже допустимого датчик уровня подает сигнал в цепи управления электроблока, в результате чего обесточиваются электронагреватели и гаснет лампа «НАГРЕВ».
• Описание работы аквадистиллятора по схеме электрической принципиальной. Включение аквадистиллятора в сеть производится с помощью вводного аппарата, устанавливаемого потребителем, при этом загорается сигнальная лампа «СЕТЬ». Запуск заполненного водой аквадистиллятора в работу осуществляется включением тумблера SA1, при этом загорается сигнальная лампа HL2 «НАГРЕВ» и напряжение питания подается к электронагревателям через магнитный пускатель КМ1.
• Электрическая схема аквадистиллятора предусматривает возможность совместной работы аквадистиллятора со сборниками очищенной воды С-30, С-60, С-100, С-180, С-240, С-300, С-500, которые могут быть подключены к электроблоку аквадистиллятора согласно схеме соединений. При этом необходимо вместо перемычки, установленной на разъемах 3, 4 клеммной колодки Х2, подключить датчик уровня сборника. При работе со сборником электроблок отключает электронагреватели при заполнении сборника. Если в дальнейшем потребуется отключить сборник, необходимо восстановить первоначальный вариант электросхемы.
