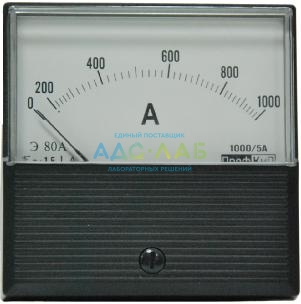

Э80А амперметр переменного тока щитовой ПрофКиП

Амперметры щитовые переменного тока ПрофКиП Э80А предназначены для измерения силы переменного тока в электрических цепях. Относятся к классу электроизмерительных аналоговых, однозначных, щитовых, электромагнитной системы с неподвижной катушкой и подвижным ферромагнитным сердечником со стрелочным указателем, жестко закрепленном на оси вращения сердечника, с неравномерной шкалой и нулевой отметкой на краю диапазона измерений. Принцип действия амперметров щитовых переменного тока ПрофКиП Э80А основан на взаимодействии магнитного поля неподвижной катушки, обтекаемой измеряемым током, с подвижным ферромагнитным сердечником. Успокоение подвижной части приборов – воздушное. Приборы имеют корректор механического нуля, расположенного на лицевой панели. Область применения амперметров щитовых переменного тока ПрофКиП Э80А – для работы в закрытых помещениях в электроустановках промышленных предприятий, лабораторий, научно-исследовательских институтов, учебных заведений, стендах ТЭЦ, стендах ГЭС, на щитах транспортных средств МПС, в составе бортовой аппаратуры различных видов авиатранспорта, в щитах трансформаторных подстанций, в автоматизированных системах управления технологическими процессами и т.д.

▪ Диапазон измерения: 50, 100, 150, 200, 300, 400, 600, 800 А, 1, 1.5, 2 кА

▪ Точность: 1.5

▪ Подключение: трансформатор тока (вторичный ток 5А)

▪ Система: электромагнитная

▪ Род тока: переменный

▪ Способ установки: на панель щита

▪ Температура окружающего воздуха: -40°С … 70°С

▪ Относительная влажность: 20% … 85%

▪ Атмосферное давление: 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)

▪ Средняя наработка на отказ в нормальных условиях: 65000 ч

▪ Средний срок службы: 12 лет

▪ Нормальная частота и область частот: 50 Гц … 1000 Гц

▪ Рабочее положение: вертикальное

▪ Габаритные размеры: 80х80х70 мм

▪ Вес: 0.15 кг
