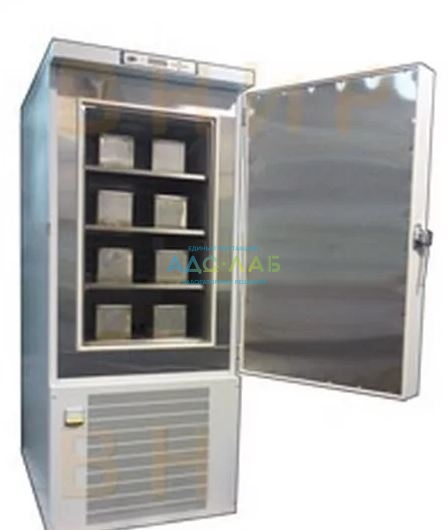

Камера нормального хранения КНХ-72 с астрономическим таймером

Рейтинг:
Наличие:
В наличии
Количество:
+

Самовывоз

Курьер по г.Иркутску

Почта России

Транспортная компания

Наличными при получении

Безналичный перевод

Через госзакупки

Камеры нормального  хранения образцов КНТ-72 изготавливаются в полной заводской готовности и предназначены для твердения и влажного хранения образцов бетона при нормальных условиях по ГОСТ 10180-2012 и по ГОСТ 18105-2010, и образцов раствора строительного по ГОСТ 5802-86. Одновременно камеры нормального твердения и влажного хранения образцов могут применяться в качестве камер для оттаивания образцов бетоннов ячеистых автоклавного твердения при температуре (18±2)оС и относительной влажности воздуха (95±2)% по ГОСТ 31359-2007.

Регулирование и контроль температуры и влажности осуществляется автоматически с помощью включённого в Госреестр средств измерений и имеющего сертификат об утверждении типа средств измерений программируемого микропроцессора.

 Отличительные особенности:

 1. Более узкий диапазон поддерживаемых параметров по влажности и температуре (температура= (20 ± 2)°С и относительная влажность воздуха = 95÷100%) по сравнению с камерами других производителей (температура = (20 ± 3)°С и относительная влажность воздуха = 90÷100%).

Дело в том, что по требованиям «ГОСТ 10180-2012. Бетоны. Методы определения прочности по контрольным образцам» предполагается создание у поверхности образцов нормальных условий со следующими параметрами - температура (20±3) °С и относительная влажность воздуха (95±5) %. Но в соответствии с одним из пунктов «ГОСТ 5802-86. Растворы строительные. Методы испытаний» твердение образцов, предназначенных для определения прочности бетона в проектном возрасте и хранение образцов раствора, должно производиться в нормальных условиях при температуре (20 ± 2)°С и относительной влажности воздуха не менее 95 %. Поэтому камеры нормального твердения нашего производства соответствуют требованиям по относительной влажности воздуха всех одновременно существующих стандартов.

 2. Более широкий диапазон допустимой температуры окружающего воздуха помещения лаборатории (или подсобного помещения). Камеры спроектированы для работы в помещениях при температуре воздуха от +1°С до +30°С и относительной влажности до 80%. Для этого камеры укомплектованы нагревателями и холодильной машиной для поддерживания необходимых параметров воздуха внутри камеры по температуре и влажности. Наличие утеплённого корпуса, утеплённых дверей, а также холодильной машины создаёт возможность некритичного отношения к температуре окружающего воздуха внутри помещения лаборатории (или подсобного помещения).

 Некоторые производители камер нормального твердения в целях удешевления изготавливают их в облегчённом варианте без утепления корпуса и без комплектации холодильной машиной, что не позволяет поддерживать необходимые параметры внутренней среды без предъявления специальных требований к помещению лаборатории по температуре окружающего воздуха. Специальные требования к помещению лаборатории по температуре окружающего воздуха по версии этих изготовителей камер нормального твердения должны создаваться в жаркое время года с помощью бытовых кондиционеров. Но применение кондиционера создаёт существенные проблемы для потребителя. А именно:

 - во-первых для поддерживания температуры воздуха в помещении (20 ± 2)°С на пульте кондиционера придётся задавать минимально возможную температуру - 18 градусов, что создаёт дискомфортную среду обитания для персонала из-за сквозняков и возможности простудных заболеваний персонала. Чтобы чувствовать себя в помещении комфортно - для большинства людей это окружающая температура 25 или 26 градусов, иногда 24, но никак не меньше! Именно эту температуру и нужно устанавливать на пульте дистанционного управления для нормальных условий работы персонала. Но это недопустимо по условия необходимой температуры воздуха в камере нормального твердения;

- во-вторых для возможности работы кондиционера в зимних условиях его необходимо в обязательном порядке оснащать зимним комплектом, в противном случае неминуем выход кондиционера из строя при работе наружного блока кондиционера в условиях с температурой окружающего воздуха ниже ноля градусов.

  3. Комплектация холодильной машиной позволяет поддерживать температуру в камере в норме, компенсируя не только внешние теплопритоки в жаркое время года, но и внутренние теплопритоки, всегда образующиеся при гидратации цемента. Тепловая мощность гидратации цемента одного образца с ребром 100мм в среднем составляет 0,3вт, что при достаточно большом количестве образцов и отсутствии холодильной машины неизбежно приведёт к недопустимому перегреву среды твердения.

 4. Комплектация камер запатентованной высоконадёжной системой увлажнения испарительного типа и отсутствие сложных по устройству и капризных (склонных к отказу) в эксплуатации ультразвукового увлажнителя воздуха или увлажнителя распылительного типа.
    При поддерживании влажности воздуха с помощью увлажнителя распылительного типа требуется применение специальной воды с малой жёсткостью (необходима водоподготовка). Влажность поддерживается с помощью распыления воды сжатым воздухом через форсунку. При отсутствии водоподготовки форсунка забивается солями и перестаёт работать, форсунка требует применения специальной воды малой жёсткости. Также для работы необходим воздушный компрессор, который заказывается отдельно.

5. Отсутствие необходимости подключения камер к водопроводной сети.

 6. Минимально возможные и продуманные габаритные размеры, что позволяет размещать их в лаборатории на небольшой площади и отсутствие всевозможных выступающих элементов конструкции, что создаёт удобство в пользовании и при необходимости удобство перемещения из одного помещения в другое, и что придаёт законченный и гармоничный внешний вид.

 Оптимальные габаритные размеры наших камер позволяют заносить их в лабораторию через стандартные дверные проёмы. Необходимые размеры дверного проема в чистоте (в свету) составляют:

ширина - нормальная/допустимая, не менее – 870/755мм

высота - нормальная/допустимая, не менее – 2000/1950мм;

 Компоновка изделий иных производителей по габаритным размерам создаёт существенные проблемы при перемещении их в помещение лаборатории.

 7. Эргономичный размер глубины камеры (не более 600мм) позволяет легко, удобно и без применения излишних физических усилий размещать и извлекать образцы.

 8. Обеспеченность защиты от отрицательного воздействия на обслуживающий персонал и защита собственной конструкции при возникновении следующих аварийных ситуаций, а именно:

 - автоматическое отключение при косвенном контакте обслуживающего персонала с доступными проводящими частями электроустановки при повреждении изоляции. Номинальный отключающий дифференциальный ток – 30 мА;



- автоматическое отключение при перегреве по причине отказа датчика температуры или микропроцессора измерителя температуры, что исключает пожароопасность. Причём противопожарная защита дублирована и выполнена по последовательной двухступенчатой схеме.

 9. Минимально возможная потребляемая электрическая мощность и соответствующий малый расход электроэнергии.

 10. Исключено недопустимое капельное орошение образцов, так как при поддерживании влажности с помощью распыления воды сжатым воздухом или ультразвуковым распылителем происходит микрокапельное орошение образцов водой, а это не допускается по ГОСТ 10180-90 (п.2.3.2.). Ультразвуковой генератор увлажнения воздуха работает на принципе выбивания ультразвуковым генератором микрокапель с поверхности воды и нагнетания вентилятором микрокапель воды во внутренний объём КНТ. При капельном орошении образцов кроме изменения водоцементного отношения цементного теста происходит насыщение цементного теста солями, содержащимися в переносимой воде. Токсичность капельного орошения образцов вызвана неконтролируемым изменением основных свойств бетонных или растворных образцов – ухудшением показателей прочности и долговечности.

 11. Внутренний и внешний корпусы камеры, а также створки дверей выполняются по надёжной конструктивной схеме из металла. При большом количестве загружаемых образцов, например, для КНТ-600 общая масса образцов может составлять до 1500 кг, камера имеет мощную опорную раму из профильного металла и внутреннюю раму поперечной жёсткости, что обеспечивает прочность и пространственную устойчивость конструкции. Камеры иных производителей, например, могут иметь двери из стекла и т.д.

12. Регулирование и контроль температуры и влажности осуществляется с достаточной точностью в необходимом и максимально возможном узком диапазоне. Средства измерения температуры и влажности камер нормального твердения некоторых производителей не обладают достаточной точностью (точность измерения температуры составляет ± 3,5°c, точность измерения влажности составляет ± 3,5%), что не позволяет поддерживать необходимые параметры среды хранения и твердения образцов. Также средства измерения температуры и влажности камер нормального твердения некоторых производителей не включены в Госреестр средств измерений и не имеют сертификатов об утверждении типа средств измерений, что не позволяет аттестовать такие камеры в качестве лабораторного оборудования.

ТЕХНИЧЕСКОЕ ЗАДАНИЕ

на поставку Прибора – Камеры Нормального хранения



Функциональное назначение:

Камера нормального хранения (КНХ) предназначена для хранения образцов бетона в стандартных условиях при температуре (20±2)°С и относительной влажности (95±5)% по ГОСТ 10180-2012 и ГОСТ 30744-01.

Прибор должен соответствовать техническим характеристикам, приведенным в таблице

Наименование параметра

Требуемый показатель

материал изготовления

нержавеющая сталь

толщина стали, не менее мм

1,5

заливочная теплоизоляция стенок и дверей камеры, не менее, мм

10

количество распалубленных образцов бетона с ребром 100мм, шт., не менее

72

рабочий объем, не менее м3

0,50

высота камеры, не более мм

2000

регулирование температуры и влажности  автоматическое с таймером,  не менее  суток

28

количество полок, не менее шт.

3

заданная  рабочая температура, не менее

20±2°С

неравномерность температуры по объему камеры, в диапазоне

(±2) °С

заданная относительная влажность, не более

95%

неравномерность влажности по объему камеры, в диапазоне

(±5) %

электрическая мощность, в диапазоне  кВт

2÷4

напряжение, В

220В

Масса

130 кг.

Установленный срок службы, лет, не менее

5

Комплектация

В комплект прибора должны входит:

- шкаф с полками - 1 шт.;

- ванна - 1 шт.;

- рама - 1 шт. с четырьмя регулируемыми опорными ножками;

- датчик уровня воды - 1 шт.;

- пульт управления - 1 шт. навесной на узкой стенке камеры;

- бачок для воды - 1 шт. (питатель увлажнителя);

- датчик температуры и влажности - 1 шт.;

- вентилятор - 1 шт.

Комплектность документов на Прибор (оригиналы):

Технический паспорт, руководство по эксплуатации – 1 шт.;

Свидетельство о заводской аттестации;

Товарная накладная ТОРГ-12;

Транспортная накладная (при наличии);

Счёт-фактура;

Счёт;

Свидетельство о аттестации;

Обязательные требования к поставщику прибора

Поставщик должен иметь собственное сервисное подразделение по обслуживанию поставляемого Прибора, а также наличие сертификатов, выданных производителем Прибора о прохождении обучения специалистов поставщика, предоставляющие право обслуживания Прибора. Гарантийное и послегарантийное обслуживание должно осуществляться только поставщиком Прибора.

Прибор должен иметь руководство по эксплуатации и формуляры на русском языке, схемы достаточные для послегарантийного обслуживания и ремонта Прибора. Прибор, предлагаемый к поставке, должен быть серийного выпуска предприятия-изготовителя. Поставляемый Прибор должен быть новым (т.е. Прибором, который не был в употреблении, не прошел ремонт, в том числе восстановление, замену составных частей, восстановление потребительских свойств), не ранее 2020 г. выпуска, ранее не эксплуатируемым. Не допускается к поставке Прибор, собранный из восстановленных узлов и агрегатов.

После получения Покупателем Прибора проводится приемка Прибора, при участии специалистов Покупателя и Поставщика которая включает в себя:

- проверку объема поставки и технических характеристик Прибора;

- проверку Прибора согласно программе приемки, указанной в акте приема-передачи Прибора;

- проверку наличия руководства по эксплуатации и паспорта Прибора электрический, принципиальной схемы, паспорта дополнительных устройств (если такие есть), паспорта и свидетельства о поверки средств измерений, установленных на Приборе;

По результатам проведения приемки Прибора в течение 2 (двух) рабочих дней составляется и подписывается акт приемки прибора, подтверждающий успешное выполнение поставщиком условий Договора.

В случае неявки представителей Поставщика на приемку Прибора Покупатель вправе провести ее самостоятельно с составлением акта приемки Прибора в одностороннем порядке.

Все метрологические, технические, конструктивные характеристики и требования к Прибору должны быть подтверждены при приёмке и должны полностью соответствовать техническому заданию.

Проводимые работы должны соответствовать требованиям:

- ГОСТ 10180-2012

- ГОСТ 18105-2010

- ГОСТ 5802-86

- ГОСТ 31357-2007

- ГОСТ 31356-2007

- ГОСТ 30744-2001



Срок поставки Прибора: 25 (двадцать пять) календарных дней с момента заключения Сторонами договора.
