Пенетрометр РП-1 (коническая резьба)

Самовывоз

Курьер по г.Иркутску

Почта России

Транспортная компания

Наличными при получении

Безналичный перевод

Через госзакупки

Ручной пенетрометр предназначен для испытаний слабых грунтов методом зондирования согласно ГОСТ 19912–2012(Грунты. Методы полевых испытаний статическим и динамическим зондированием). Ручной пенетрометр позволяет определить удельное сопротивление грунта по конусу зонда qз для слабых грунтов. В зависимости от прочности грунта, возможно использование двух способов проведения испытаний:

  • вдавливание пенетрометра с забоя скважины;
  • вдавливание пенетрометра в массив грунта с поверхности.

Технические характеристики

Площадь конуса, см² 10 и 20
Диапазон измерения удельного сопротивления грунта под конусом, кг/см² 16
Максимальное усилие вдавливания, кг 160
Масса измерительной рукоятки, кг 3,2
Масса одной штанги, кг 1,4
Диаметр штанги, мм 25
Длина штанги, мм 1000

Состав комплекта

Комплектующие ручного пенетрометра РП-1

Рукоятка с пружинным динамометром 1 шт

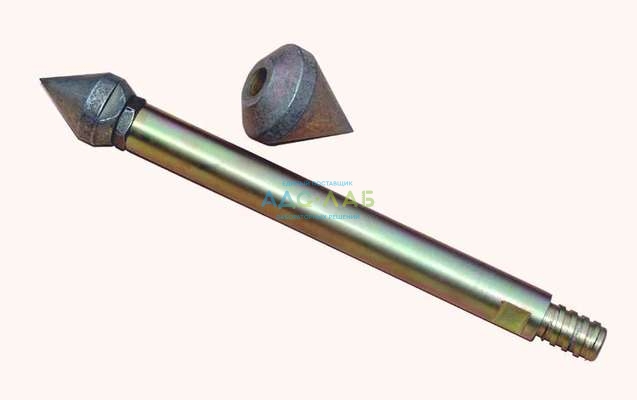

Конус с отключающим устройством S = 10 см² 1 шт
Конус S = 20 см² 1 шт
Индикатор часового типа ИЧ-10 1 шт
Переходная штанга 1 шт
Руководство по эксплуатации 1 шт
Программа Impeller 1 шт



Комплектующие ручного бурового комплекта

Штанга буровая Ø 25 мм длиной 1 м 10 шт
Вороток разъемный под ключ 19 мм 1 шт
Буровой стакан Ø 73 мм длиной 250 мм 1 шт
Шнек Ø 62 мм длиной 200 мм 1 шт
Змеевик Ø 30 мм длиной 300 мм 1 шт
Деревянный ящик 1 шт



Рукоятку с пружинным динамометром закрепляют на переходной штанге, конус с отключающим устройством закрепляют в нижней части первой штанги и из штанг набирают колонну необходимой длины. На рукоятке с пружинным динамометром устанавливают индикатор ИЧ-10.

Переходную штангу соединяют с колонной и начинают вдавливание пенетрометра в грунт с постоянной скоростью. В процессе вдавливания, по индикатору ИЧ-10 снимают отсчеты через равные интервалы по глубине. По мере продвижения конуса колонну штанг наращивают.

Для корректировки величины сопротивления грунта по конусу измеряют сопротивление грунта по боковой поверхности штанг.

Градуировка пенетрометра РП-1 выполняется предприятием-изготовителем.

Измеренное сопротивление грунта по конусу qз, используют для выделения ИГЭ и оценки физико-механических свойств слабых грунтов.
