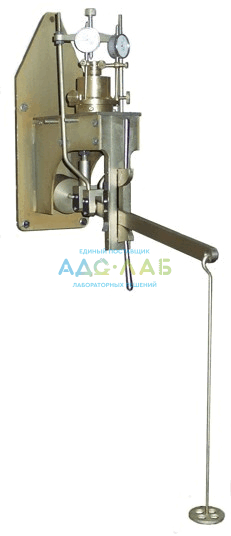

Прибор компрессионный для испытания грунта ПКГ-Ф
| ГОСТ | 12248, 23161, 24143 |
Оборудование для анализа грунтов - Прибор ПКГ-Ф.
Назначение
Прибор компрессионный для испытания грунтов ПКГ-Ф предназначен для:
А) Испытания грунтов методом компрессионного сжатия и определения следующих характеристик деформируемости; коэффициента сжимаемости m0, модуля деформации Е, структурной прочности на сжатие pstr, коэффициентов фильтрационной и вторичной консолидации Сν и Сα для песков мелких и пылеватых, глинистых грунтов с показателем текучести It > 0,25, органо-минеральных и органических грунтов, относительного суффозионного сжатия εsfи начального давления суффозионного сжатия psfдля засоленных (содержащих легко- и среднерастворимые соли) песков (кроме гравелистых), супесей и суглинков по ГОСТ 12248-96.
Б) Испытания просадочных грунтов и определения характеристики просадочности по относительной деформации, полученной по результатам испытаний образцов грунта ненарушенного сложения по ГОСТ 23161-78
В) Испытания глинистых грунтов природного и нарушенного сложения и определения характеристики набухания и усадки грунта по относительной деформации по ГОСТ 24143-80.
Комплект поставки
- Прибор в сборе 1
- Индикатор ИЧ-10 2
- Гиря 0,5 кг 1
- Гиря 1 кг 1
- Гиря 2 кг 1
- Гиря 4 кг 5
- Паспорт 1
| Параметр | Значение |
|---|---|
| Диаметр образца грунта, мм |
71,4
|
| Площадь штампа, см² |
40
|
|
Нагрузка на образец, кгс/см² :
— Начальная (от веса штампа с индикаторами и подвеса)
— От гири 0,5 кг
— От гири 1 кг
— От гири 2 кг
— От гири 4 кг
— Максимальная
|
0.125
0.125
0.250
0.500
1.000
6.000*
|
| Точность измерения вертикальных перемещений, мм |
0,01
|
| Габаритные размеры прибора (без подвеса), мм |
200х690х600
|
| Масса прибора (без гирь), кг |
25
|
