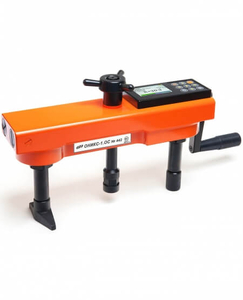

Прибор ОНИКС-1.ОС.100 (10 тонн) Гидропресс со встроенной электроникой, масса 5,4 кг

Самовывоз

Курьер по г.Иркутску

Почта России

Транспортная компания

Наличными при получении

Безналичный перевод

Через госзакупки

Описание измерителя прочности бетона (отрыв со скалыванием) ОНИКС-1.ОС:



Для определения качества бетона при возведении зданий и сооружений часто используется метод отрыва со скалыванием, который относится к неразрушающим методам исследования согласно ГОСТ 22690 и методическим инструкциям НИИЖБ. Фактически – это метод, во время которого проводится испытание анкера на вырыв. Анкер с сегментами крепится в исследуемый участок бетонной конструкции и измеряется усилие при его вырывании, разрушающее бетон рядом с анкером.

Сущность метода отрыва со скалыванием:

По усилию вырыва судят о прочности бетона. Преимущество данного метода заключается в том, что прочность бетона мы получаем сразу на испытуемом объекте, без лабораторных испытаний образцов. Для получения результата не нужно проводить градуировку прибора на конкретный состав бетона. Это делает метод отрыва со скалыванием, прибор для которого используют в ответственных случаях, применимым как для контроля новых объектов строительства, так и давно возведённых объектов при их модернизации и реконструкции.

Кроме того, отрыв со скалыванием, прибор для которого широко используется совместно с другими методами неразрушающего контроля качества бетона, является основой для расчета градуировочных зависимостей этих приборов.

Проблема точности измерений при испытании анкера на вырыв

Следует обратить особое внимание, что для обеспечения высокой точности измерений при испытании анкера на вырыв важно исключить его проскальзывание. Ошибки, связанные с неучётом или неправильным учётом проскальзывания, – очень распространённая ситуация. Структура бетона неоднородна и при приложении нагрузки сегменты анкера имеют разную силу сцепления с поверхностью шпура, в результате часто один сегмент может проскальзывать больше, второй меньше, третий вообще не проскальзывать. При испытании такого анкера вырванная часть бетона будет иметь сильно несимметричный характер. Как в таком случае оценить фактическую глубину вырыва и несимметричность вырванного фрагмента? Ошибка измерений может быть значительной.

ОНИКС-1.ОС как оптимальное решение. Производителем разработан измеритель прочности бетона методом вырыва анкера ОНИКС-1.ОС в двух базовых модификациях – с рабочей нагрузкой до 50 и 100 кН. Запатентованная конструкция анкеров благодаря проточке в шпуре и специальной геометрии сегментов позволяет исключить проскальзывание и обеспечивает при испытании анкера вырыв аккуратного симметричного фрагмента бетона, что существенно повышает метрологические характеристики прибора.

ОНИКС-1.ОС поставляется в двух вариантах исполнения:

  • ОНИКС-1.ОС.050 - диапазон нагрузок до 50 кН для испытания бетонов с прочностью до 70 МПа (комплектуется анкером в сборе ø16х35 мм);
  • ОНИКС-1.ОС.100 - диапазон нагрузок до 100 кН для испытания бетонов с прочностью до 150 МПа (комплектуется анкерами в сборе ø16х35 мм, ø24 х 48 мм).

Назначение измерителя прочности бетона (отрыв со скалыванием) ОНИКС-1.ОС:

  • ОНИКС-1.ОС (старое название ОНИКС-ОС) предназначен для определения прочности и класса бетона методом отрыва со скалыванием по ГОСТ 22690 на объектах строительства, при обследовании зданий, сооружений и конструкций
  • Прибор используют для уточнения градуировочных характеристик ультразвуковых и ударно-импульсных приборов в соответствии с Методической инструкцией НИИЖБ МДС 62-2.01 и ГОСТ 22690, Прил. 9

Функции измерителя прочности бетона (отрыв со скалыванием) ОНИКС-1.ОС:

  • Контроль скорости нагружения и её индикация на графическом дисплее с подсветкой;
  • Автоматическая фиксация усилия вырыва анкера;
  • Вычисление прочности бетона с учетом его вида, способа твердения, типоразмера анкера, статистическая обработка результатов испытаний;
  • Установка градуировочных характеристик для испытания новых материалов;
  • Архивация 800 протоколов испытаний в реальном времени;
  • Программируемое автоматическое отключение прибора при перерывах в работе;
  • Русский и английский язык меню и текстовых сообщений;
  • Разъем USB для работы с компьютером и заряда аккумулятора;
  • Специализированная сервисная компьютерная программа.

Особенности измерителя прочности бетона (отрыв со скалыванием) ОНИКС-1.ОС:

  • В ОНИКС-1.ОС впервые применены инновационные технические решения, исключающие проскальзывание анкера и стабилизирующие конус вырыва, существенно улучшающие метрологические и эксплуатационные характеристики (патент);
  • Создана эргономичная, компактная и лёгкая конструкция с двумя силовыми гидроцилиндрами-опорами, с самоустановкой оси вырыва и винтовым соединением анкера с тягой, упрощающая установку на объект во время испытаний без перекосов, регулировок и проскальзываний, а также исключающая падение прибора (патент);
  • Удобный штурвал для быстрого создания предварительного натяжения анкера (с усилием до 5 кН) при установке прибора на объект контроля;
  • Легкая, безопасная и удобная установка прибора на объект контроля, особенно на вертикальных поверхностях, удобное горизонтальное расположение рукояти гидропривода;
  • Функция сигнализации превышения рабочего хода, позволяющая продлить безопасную эксплуатацию прибора;
  • Большой запас прочности конструкции; конструктивные элементы прибора выполнены из высокопрочных и легких материалов, минимизирующих его габариты и вес;
  • Приборы имеют встроенные электронику с цветным TFT дисплеем и литиевый аккумулятор большой ёмкости;
  • Выпускаются два варианта исполнения прибора с диапазонами нагрузок до 50 и 100 кН;
  • Для работы с высокопрочными бетонами существенно доработана конструкция прибора: использовано запатентованное решение с двумя приводными гидроцилиндрами, редуктором и двумя силовыми опорными цилиндрами, создающими диапазон нагрузок до 100 кН;
  • Возможна комплектация приборов специализированными расточными устройствами двух видов (для формирования кольцевой проточки в шпуре, обеспечивающей надежную фиксацию анкера):
  •  – ручным механическим с твердосплавным режущим элементом;
  •  – с высокооборотным электроприводом и алмазным режущим элементом;
  • Новая усиленная конструкция анкеров из высокопрочной булатной стали с многократно увеличенным эксплуатационным ресурсом.

Сервисная компьютерная программа:

  • Перенос результатов измерений в ПК
  • Архивация, документирование и обработка результатов
  • Экспорт в Excel, сохранение в текстовый формат для других програм
