прибор ППК-Ф
Портативный прибор ППК-Ф предназначен для определения коэффициента сцепления колеса автомобиля с дорожным покрытием при
- строительстве и ремонте автомобильных дорог,
- периодическом и текущем контроле за состоянием дорожных покрытий
- приемке дорог в эксплуатацию,
- обследовании мест дорожно-транспортных происшествий в соответствии с требованиями ГОСТ Р 50597-93 «Автомобильные дороги и улицы. Требования к эксплуатационному состоянию, допустимому по условиям безопасности дорожного движения.», ВСН 38-90 «Технические указания по устройству дорожных покрытий с шероховатой поверхностью».
Принцип работы основан на имитации скольжения заблокированного колеса транспортного средства по дорожному покрытию при нормированных условиях их взаимодействия: нагрузке на колесо (2942+49) Н, скорости движения (60+3) км/ч на мокром покрытии с использованием шины с гладким рисунком протектора размером в дюймах: 6,45х13, внутреннем давлении воздуха (0,17+0,01) МПа и положительных температурах окружающей среды.

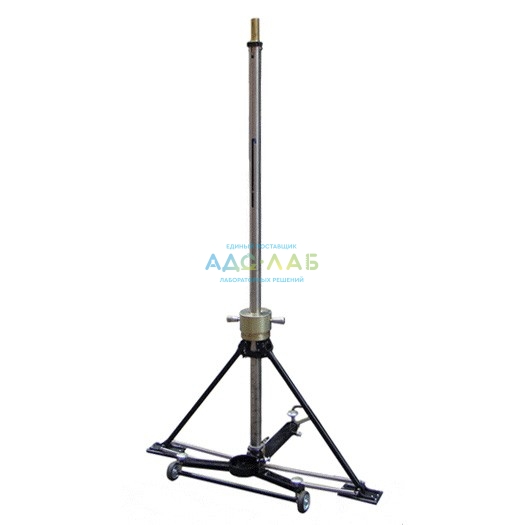

Прибор состоит из основания, на котором закрепляется направляющая штанга в вертикальном положении. В нижней части штанги расположена регистрирующая шайба, измерительная шкала и пружинный механизм с тягами, на конце которых установлены имитаторы шин. В верхней части - ударный груз, механизм сброса груза и устройство регулирования пружинного механизма.
Груз при падении ударяет по ползуну и раздвигает резиновые имитаторы шин, скользящих по дорожному покрытию. Коэффициент сцепления определяется по положению на измерительной шкале регистрирующей шайбы.
Зарегистрирован в Государственных реестрах средств измерений: России и Республики Казахстан № KZ.02.03.04237-2011.
Технические характеристики прибора ППК-Ф | |
Тип прибора | переносной, ударного действия. |
Пределы измерения коэффициента сцепления | 0,05-0,65 |
Величины продольных и поперечных уклонов участков измерения не должны превышать соответственно | 100 и 60% |
Предел допускаемой основной приведенной погрешности измерения | ± 5% |
Масса прибора, кг, не более | 35 |
Масса ударного груза, кг | 9±0,05 |
Продолжительность одного цикла измерения, с, не более | 20 |
Количество измерений на одном участке | 5 |
Время приведения прибора в рабочее состояние из транспортного, мин | 5 |
Количество воды для увлажнения покрытия под каждым имитатором не менее, л | 0,2 |
Материал наружного слоя имитатора | резина |
Габаритные размеры прибора в собранном виде(Д×Ш×В), мм | 1150×900×2000 |
