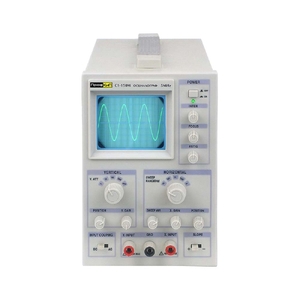

С1-150М осциллограф аналоговый ПрофКиП
Бренд: ПрофКиП
Артикул:
82173208
Назначение осциллографа универсального ПрофКиП С1-150М
Осциллограф универсальный ПрофКиП С1-150М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 5 МГц. Рекомендован для использования в образовательных учреждениях.
Особенности и преимущества осциллографа универсального ПрофКиП С1-150М
▪ Количество каналов: 1
▪ Полоса пропускания: 0 МГц … 5 МГц
▪ Чувствительность: 50 мВ
▪ ЭЛТ: круглая, 3 дюйма (8 х 10 дел)
▪ Максимальное входное напряжение: 400 В
▪ Вход усилителя: открытый, закрытый, заземленный
▪ Аттенюатор: 1 /1, 1 /10, 1 /100, 1/1000
Основные технические характеристики осциллографа универсального ПрофКиП С1-150М
Параметры
|
Значения
|
Электронно-лучевая трубка (ЭЛТ)
|
|
Тип
|
круглая, 3 дюйма
|
Экспозиционная площадь
|
8 х 10 дел (1 дел = 6 мм)
|
Ускоряющее напряжение
|
1.3 кВ
|
Канал вертикального отклонения
|
|
Чувствительность
|
50 мВ /дел ±10%
|
Полоса пропускания
|
0 МГц … 5 МГц (открытый вход)
10 Гц … 5 МГц (закрытый вход)
|
Максимальное входное напряжение
|
400 В
|
Вход усилителя
|
открытый, закрытый, заземленный
|
Входной импеданс
|
1 МОм ±3% /40 пФ ±5пФ
|
Аттенюатор
|
1 /1, 1 /10, 1 /100, 1/1000
|
Канал горизонтального отклонения
|
|
Коэффициент развертки
|
10 Гц … 10 кГц, 4 шага точной настройки
|
Регулировка коэффициента развертки
|
2.5 : 1
|
РЕЖИМ X-Y
|
|
Чувствительность
|
100 мВ /дел ±10%
|
Полоса пропускания (-3 дБ)
|
10 Гц … 500 кГц
|
Входной импеданс
|
1 МОм ±3% /60 пФ ±5 пФ
|
Общие данные осциллографа универсального ПрофКиП С1-150М
▪ Питание: 110 В … 127 В ±10% /60 Гц ±2 Гц, 220 В … 240 В ±10% /50 Гц ±2 Гц
▪ Габаритные размеры: 220х90х270 мм
▪ Вес: 3 кг
Комплект поставки осциллографа универсального ПрофКиП С1-150М
Наименование
|
Количество
|
Осциллограф универсальный ПрофКиП С1-150М
|
1 шт.
|
Делитель
|
1 шт.
|
Кабель питания
|
1 шт.
|
Руководство по эксплуатации
|
1 шт.
|
