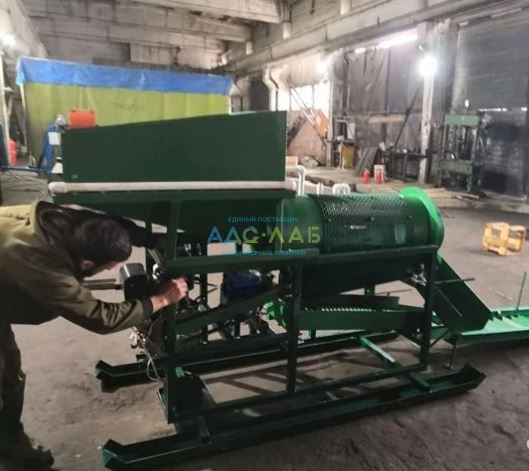

Скруббер Бутара типа СБ-4 (мобильное золотодобывающее оборудование)
Мобильное золотодовающее промывочное обрудование .
Назначение - геологоразведка и подготовка грунта для промывки золота . Подходит для дезинтеграции и сортировки добытой руды, грунта для последующего обогащения на производстве.Минимльные габариты позволяют мобильно обследовать максимальное количество учатков добычи.
- Гарантия: 12 месяцев с момента продажи (на двигатели распространяется гарантия завода изготовителя).
- Цена 450 000 рублей с НДС

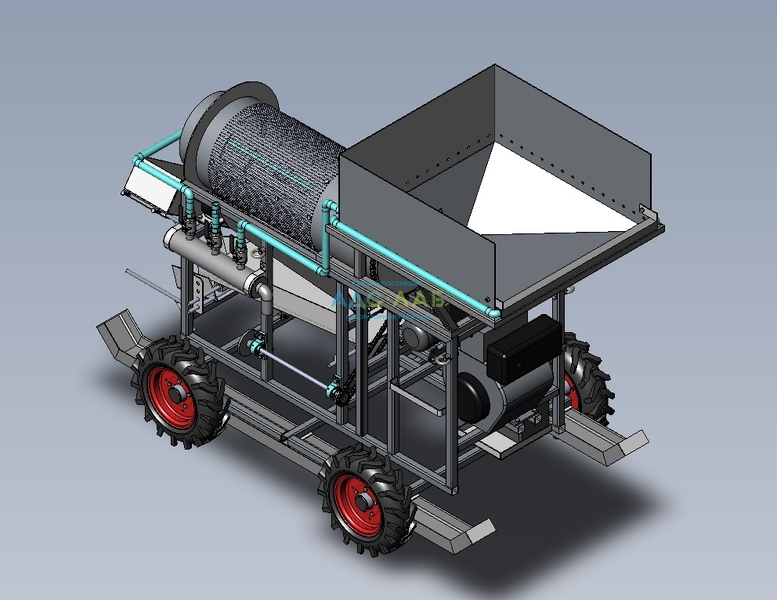

+ Комплектация двумя колесами на ступицах и прицепным устройством возможна за дополнительную плату в 30 000 рублей.
- Мобильная (время на монтаж/демонтаж оборудования около часа, транспортировка в микроавтобусе)
- Срок изготовления: 15 рабочих дней.
- Гарантия: 12 месяцев с момента продажи (на двигатели распространяется гарантия завода изготовителя).
- Цена 450 000 рублейс НДС
|
Технические характеристики*: |
|||||||||
|
Производительность, м3/ч |
4 |
|
|
Общие габариты СБ-4 ШИК: |
|||||
|
(по среднепромывистым пескам) |
|
|
|
|
длина, мм |
2 050 |
|||
|
Макс размер куска, мм |
50 |
|
|
|
ширина, мм |
1 000 |
|||
|
Резиновый коврик, шт. |
3 |
|
|
|
высота, мм |
1 100 |
|||
|
|
размер, мм |
1 000*350 |
|
|
|
Вес (станд. комплект.), кг |
350 |
||
|
|
размер ячейки, мм |
8*8 |
|
|
Габариты виброшлюза: |
||||
|
Двигатель (дизельный) |
|
|
|
длина, мм |
1 000 |
||||
|
|
мощность, кВт |
7,5 |
|
|
|
ширина, мм |
3 50 |
||
|
|
объем, см3 |
418 |
|
|
|
высота, мм |
90 |
||
|
|
расход топлива, г/кВт/ч. |
280 |
|
|
Габариты скруббера (бочки): |
||||
|
Помпа (дизельная) |
|
|
|
длина скруббера, мм |
1 200 |
||||
|
|
производительность, л/мин |
1 100 |
|
|
|
длина просеив-ей поверхности, мм |
500 |
||
|
|
диаметр выходн. сопла, мм |
80 |
|
|
|
диаметр скруббера, мм |
425 |
||
|
|
мощность, кВт |
9,5 |
|
|
|
толщина стенки, мм |
10 |
||
|
|
|
|
|
|
Габариты шлюзовой приставки (2 секции): |
||||
|
|
|
|
|
|
|
Длина , мм |
3 000 (2*1 500) |
||
|
|
|
|
|
|
|
ширина, мм |
450 |
||
|
|
|
|
|
|
|
высота, мм |
150 |
||
|
Комплектация промприбора: |
|
|
· Рама на полозьях. · Бункер. · Скруббер-бутара ((1200 мм*425 мм) для размыва и разделения песков). · Виброшлюз с дражным ковриком (2 шт., 1000*320*8 мм, ячейка 8*8 мм). · Шлюзовая приставка 3000х450 мм · Двигатель дизельный, 4-хтактный, одноцилиндровый, с воздушным охлаждением. · Помпа дизельная. Редуктор. |
· Гидросистема орошения (регулируемый напор). · Цепной привод виброшлюза. · Прецизионные валы · Линейные подшипники · Опорные ролики на латунных втулках · Лоток для отвода гали. · Шланг L – 3 м · Шланг для всоса д. 80 мм, 4 метра · Фильтр для всоса · Пожарный рукав д. 80 мм, 20 метров. |
СКРУББЕР-БУТАРА СБ-4Д
Паспорт
СБ-4Д.00.00.003 ПС
Иркутск 2020
Содержание
Лист
Основные сведения об изделии.. 3
Основные технические данные. 3
состав и КомплектАЦИЯ промприбора.. 5
устройство и принцип работы промприбора.. 5
Характерные неисправности и методы их устранения.. 9
ресурсы, сроки службы и хранения, гарантии изготовителя (поставщика) 9
СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ.. 10
Свидетельство о вводе изделия в эксплуатацию... 11
ДВИЖЕНИЕ ИЗДЕЛИЯ ПРИ ЭКСПЛУАТАЦИИ.. 11
сведения о закреплении изделия при эксплуатации.. 12
транспортировка и хранение. 12
Гарантии изготовителя (поставщика) 13
сведения о цене и условиях приобретения изделия.. 14
Основные сведения об изделии
Скруббер-бутара Р-СБ-4Д (далее по тексту «промприбор») предназначена для промывки и классификации легко- и среднепромывистых золотоносных песков исходной крупностью до 50 мм.
Основные технические данные[1]
|
Наименование параметра |
Значение |
|
Производительность (по среднепромывистым пескам), м³/ч |
4 |
|
Максимальный размер куска, мм |
50 |
|
Резиновый коврик, шт. |
2 |
|
- размер, мм |
1 000 × 350 |
|
- размер ячейки, мм |
8 × 8 |
|
Двигатель дизельный Lifan C186FD 6А: |
|
|
- мощность, кВт |
7,5 |
|
- объем, см³ |
418 |
|
- расход топлива, г/кВт · ч |
280 |
|
Помпа (дизельная): |
|
|
- производительность, л/мин |
1 100 |
|
- диаметр выходного сопла, мм |
80 |
|
- мощность, кВт |
5,5 |
|
Общие габариты: |
|
|
- длина, мм |
2 050 |
|
- ширина, мм |
1 000 |
|
- высота, мм |
1 100 |
|
Вес (стандартная комплектация), кг |
350 |
|
Габариты виброшлюза: |
|
|
- длина, мм |
1 000 |
|
- ширина, мм |
350 |
|
- высота, мм |
90 |
|
Габариты скруббера (бочки): |
|
|
- длина скруббера, мм |
1 200 |
|
- длина просеивающей поверхности, мм |
500 |
|
- диаметр скруббера, мм |
425 |
|
- толщина стенки, мм |
10 |
состав и КомплектАЦИЯ промприбора
Промприбор состоит из следующих частей:
|
|
Наименование |
Номенклатура |
Коли-чество, шт. |
|
1 |
Рама на полозьях (колеса опционально) |
Р-СБ4.002.00 СБ |
1 |
|
2 |
Бункер |
Р-СБ4.004.00 СБ |
1 |
|
3 |
Скруббер-бутара (1200 ×425 мм для размыва и разделения песков) |
Р-СБ4.005.00 СБ |
1 |
|
4 |
Виброшлюз с дражным ковриком 1000×320×8 мм, ячейка 8×8 мм |
Ковер дражный № 366 – 2 шт. |
1 |
|
5 |
Шлюзовая приставка 2000×350 мм |
Р-СБ4.017.00 СБ |
1 |
|
6 |
Двигатель дизельный, 4-тактный, одноцилиндровый, с воздушным охлаждением |
Lifan C186FD 6А (10 л.с., вал 25 мм, электростартер) |
1 |
|
7 |
Помпа дизельная. |
Champion DTP81E |
1 |
|
8 |
Гидросистема орошения (регулируемый напор) |
Р-СБ4.014.00 СБ |
1 |
|
9 |
Цепной привод виброшлюза |
Р-СБ4.016.00 СБ |
1 |
|
13 |
Лоток для отвода гали |
Р-СБ4.007.00 СБ |
1 |
|
14 |
Шланг всаса диаметром 80 мм, длиной 4 м |
Рукав напорно-всасывающий (класс вода 4 м) Д80 |
1 |
|
15 |
Фильтр всаса |
Сетка всасывающая СВ-80 |
1 |
|
16 |
Пожарный рукав диаметром 80 мм, длиной 20 м |
«Гетекс»/ «Премиум» (до 80 мм, с гайкой) |
1 |
В комплект поставки входят:
|
Обозначение |
Наименование |
Количество |
Заводской номер |
Примечание |
|
Р-СБ4Д |
Промприбор |
1 |
|
|
|
СБ-4Д.00.00.000ПС |
Паспорт |
1 |
- |
|
устройство и принцип работы промприбора
Общий вид промприбора представлен на рисунке (Приложение 1).
Сырье подается в бункер, где размывается водой из форсунок, установленных по краям бункера. Из бункера частично размытые пески попадают на скрубберную часть барабана, где потоками воды из форсунок пески размываются и попадают на сеющую часть барабана, в котором происходит разделение материала. Фракция +12 мм уходит на лоток для отвода гали. Фракция -12 мм попадает через отверстия в собирательный лоток, где соединенный поток пульпы направляется на виброшлюз, в котором происходит улавливание полезного ископаемого на дражных ковриках. Более легкие частицы песков уходят через виброшлюз в эфель.
Основной рабочий орган промприбора – скруббер-бутара, представляющая собой барабан, получающий вращение от привода.
Привод состоит из четырехтактного одноцилиндрового дизельного двигателя Lifan C186FD 6А, муфты, червячного редуктора 2Ч-80-40-51-1-2 и клиноременной передачи.
Приемный бункер представляет собой сварную емкость прямоугольного сечения.
Сборный лоток – сварная емкость, установленная под сеющей секцией барабана, предназначена для приема подрешетного материала -12 мм.
Лоток хвостов представляет собой сварную емкость, которая установлена под секцией разгрузки скруббера. Лоток предназначен для приема и отвода материала крупностью более 12 мм.
Рама представляет собой сварную конструкцию из трубы квадратного сечения и уголков и предназначена для монтажа всех механизмов и составных частей промприбора. Рама имеет колесную опору.
Гидросистема орошения представляет собой систему полипропиленовых труб по всей длине барабана и приемного бункера.
указание мер безопасности
К работе на промприборе допускаются лица, ознакомившиеся с настоящим документом, прошедшие инструктаж по технике безопасности в установленном порядке и имеющие право управлять данным типом оборудования.
При эксплуатации промприбора с дизельным двигателем следовать «Инструкции по технике безопасности», приведенной в «Руководстве пользователя двигателей дизельных».
Рабочая зона вокруг установки должна быть освещена в соответствии с требованиями СНиП-4-79.
Перед началом работ необходимо:
- осмотреть установку и убедиться в ее исправности;
- проверить наличие кожухов и прочность их закрепления;
- проверить исправность гибких шлангов и их соединений.
При работе на установке запрещается:
- оставлять без присмотра установку с работающим двигателем;
- снимать ограждения и кожухи;
- производить регулировку механизмов и съем крышек скруббер-бутары во время работы промприбора.
подготовка к работе
- Произвести расконсервацию установки.
- Смонтировать установку на подготовленном участке.
- Проверить готовность к работе механизмов.
- Проверить уровень масла в редукторе, дизельном двигателе и помпе и при необходимости долить.
- Запустить дизельный двигатель. Вращение барабана должно осуществляться по часовой стрелке, если смотреть со стороны загрузки.
- Подключить систему гидроорошения к магистрали.
- Проверить работу установки на холостом ходу кратковременным включением двигателя.
порядок работы
Запуск установки в работу осуществляется в следующей последовательности:
- открыть вентиль на нагнетательном патрубке коллектора;
- включить привод скруббер-бутары;
- открыть вентили оросителей скруббер-бутары и приемного бункера;
- осуществить подачу исходного материала в приемный бункер промприбора.
При кратковременных остановках установки необходимо:
- прекратить подачу материала на промприбор;
- отключить подачу воды в гидросистему орошения;
- выключить привод скруббер-бутары.
ВНИМАНИЕ!!! Запуск установки в работу осуществляется только при разгруженной скруббер-бутаре.
техническое обслуживание
Техническое обслуживание промприбора проводится с целью поддержания его в работоспособном состоянии в течение всего срока эксплуатации.
В техническое обслуживание входит:
- профилактический осмотр рабочих поверхностей промприбора;
- регулирование и настройка устройств промприбора;
- смазка подшипниковых узлов;
- поддержание уровня масла в редукторе и периодическая замена отработанного масла согласно паспорта 5007.1.00.0.00 ПС на редуктор червячный одноступенчатый Ч-80.
Перед пуском промприбора в работу проверять надежность крепления всех узлов и деталей, особое внимание уделять болтовым соединениям и креплению опорных роликов. При необходимости корректировать положение опорных роликов. Проверять исправность заземления.
Ежедневно осматривать сеющие поверхности скруббер-бутары. Засорившиеся отверстия прочищать.
Не реже одного раза в 10 дней осматривать гидросистему орошения и при необходимости прочищать отверстия.
Смазку подшипников производить не реже одного раза в 6 месяцев и после длительных остановок перед пуском в работу.
Не реже одного раза в неделю проверять уровень масла в редукторе. При пониженном уровне масла долить.
Характерные неисправности и методы их устранения
|
|
Характер неисправности |
Причина неисправности (способ устранения) |
|
1 |
Не вращается скруббер-бутара |
Неисправен привод установки. Неисправна система управления (устранить неисправность) |
|
2 |
Радиальное биение скруббер-бутары |
Смещение опорных роликов в радиальном направлении. При отпущенных крепежных болтах корпуса опорных роликов, упорными болтами отбалансировать и устранить биение |
|
3 |
Недостаточный напор воды в системе гидроорошения |
Засорились отверстия оросителя. Ухудшился напор в магистрали. Продуть трубопровод магистрали напором водяной струи при снятой торцевой заглушке. Прочистить оросительные отверстия, Устранить потери давления в магистрали |
ресурсы, сроки службы и хранения,
гарантии изготовителя (поставщика)
|
Ресурс изделия до первого |
|
|||||||||||
|
|
среднего, капитального |
|||||||||||
|
ремонта |
|
|||||||||||
|
|
параметр, характеризующий работу |
|||||||||||
|
в течение срока службы |
|
лет, в том числе срок хранения |
|
|||||||||
|
|
лет (года) |
|
||||||||||
|
|
|
в консервации (упаковке) изготовителя |
||||||||||
|
|
||||||||||||
|
условия (в складском помещении / на открытой площадке и т.п.) |
||||||||||||
|
Межремонтный ресурс |
|
|||||||||||
|
|
параметр, характеризующий наработку |
|||||||||||
|
при |
|
ремонтах в течение срока службы |
|
лет. |
||||||||
|
Указанные ресурсы, сроки службы и хранения действительны при соблюдении потребителем требований действующей эксплуатационной документации |
||||||||||||
Ресурсы и сроки службы комплектующих изделий (дизельный двигатель, помпа дизельная, редуктор), входящих в состав промприбора, определяются в соответствии с индивидуальными паспортами на них.
консервация
Скруббер-бутара СБ-4Д, заводской № ___________ подвергнута консервации согласно требованиям _______________________
|
М.П. |
Дата консервации |
|
|
Срок консервации |
|
|
|
Консервацию произвел |
|
|
|
|
|
Подпись |
СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ
|
|
|
|
|
№ |
|
||||
|
наименование изделия |
|
обозначение |
|
|
заводской номер |
||||
|
Упакован |
|
||||||||
|
|
наименование или код изготовителя |
||||||||
|
согласно требованиям, предусмотренным в действующей технической документации |
|||||||||
|
|
|
|
|
|
|||||
|
должность |
|
личная подпись |
|
расшифровка подписи |
|||||
|
|
|
|
|
||||||
|
год, месяц, число |
|
|
|
||||||
Свидетельство о приемке
Скруббер-бутара СБ-4Д, заводской № ___________ изготовлена в соответствии требованиям государственных стандартов, комплекту конструкторской документации и признана годной к эксплуатации.
|
М.П. |
Дата выпуска |
« |
|
» |
|
20 |
|
г. |
|||
|
|
|
|
|
|
|
|
|
||||
|
Руководитель предприятия |
|||||||||||
|
|
/ |
|
/ |
||||||||
|
подпись |
|
инициалы, фамилия |
|
||||||||
|
|
|
|
|
||||||||
|
Представитель ОТК |
|||||||||||
|
|
/ |
|
/ |
||||||||
|
подпись |
|
инициалы, фамилия |
|
||||||||
Свидетельство о вводе изделия в эксплуатацию
|
Гарантийный срок установлен |
с |
« |
|
» |
|
20 |
|
г. |
|
|
|
|
|
|
|
|
|
|
|
Дата пуска в эксплуатацию |
|
« |
|
» |
|
20 |
|
г. |
|
|
|
|
|
|
|
|
|
|
|
От заказчика |
От монтирующей организации |
||||
|
|
|
||||
|
|
/ |
|
|
/ |
|
|
Подпись |
|
Фамилия, инициалы |
Подпись |
|
Фамилия, инициалы |
ДВИЖЕНИЕ ИЗДЕЛИЯ ПРИ ЭКСПЛУАТАЦИИ
|
Дата установки |
Где установлено |
Дата снятия |
Наработка |
Причина снятия |
Подпись лица, проводившего установку (снятие) |
|
|
с начала эксплуатации |
после последнего ремонта |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
прием и передача изделия
|
Дата |
Состояние изделия |
Основание (наименование, номер и дата документа) |
Предприятие, должность и подпись |
Примеча-ние |
|
|
сдавшего |
приняв-шего |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
сведения о закреплении изделия при эксплуатации
|
Наименование изделия |
Должность, ФИО |
Основание (наименование, номер и дата документа) |
Примечание |
|
|
закрепление |
открепление |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
транспортировка и хранение
Промприбор должен храниться в месте, защищенном от атмосферных осадков и агрессивных сред.
При длительном хранении промприбора (более 6 месяцев) на поверхности, не имеющие лакокрасочного покрытия, наносится равномерным слоем консервационное масло К-17 ГОСТ 10877.
При транспортировке промприбора приёмный бункер может быть снят.
Перевозка установки осуществляется любым видом транспорта (при условии возможности ее надежного крепления с соблюдением правил техники безопасности при транспортировке). При транспортировке должна быть обеспечена сохранность установки и комплектующих изделий
Сведения об утилизации
Утилизация промприбора производится методом его полной разборки и сдачи составных частей на металлолом, с сортировкой на стальные, чугунные, алюминиевые, из цветных металлов, резины и пластмассы.
Драгоценных материалов в составных частях изделия не имеется.
Цветные металлы и сплавы – алюминий в количестве 8,1 кг и бронза – 1,3 кг, примененные в редукторе, отделяются при разборке.
Составных частей, представляющих опасность для жизни, здоровья людей и окружающей среды после окончания срока службы, промприбор не содержит.
ЗАПРЕЩАЕТСЯ выбрасывать или сжигать упаковку (пластмассу или древесину), минеральные масла, масляные и воздушные фильтры.
Материалы отправляются в установленном порядке на повторную переработку.
Гарантии изготовителя (поставщика)
Изготовитель гарантирует нормальную работу промприбора при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации, установленных настоящим паспортом и эксплуатационной документацией.
Гарантийный срок - 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с даты выпуска.
Гарантия не распространяется на быстроизнашивающиеся и запасные части; не относится к естественному износу, а также ущербу, возникшему вследствие неправильного или небрежного обслуживания или чрезмерной нагрузки; применения промприбора не по назначению; недостаточного или неправильного монтажа и пуска промприбора в эксплуатацию неквалифицированным персоналом Покупателя, а также вследствие несоблюдения требований, касающихся хранения, монтажа, сборки и пуска, указанных в Руководстве по эксплуатации.
Особые отметки
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
От заказчика |
От монтирующей организации |
||||
|
|
|
||||
|
|
/ |
|
|
/ |
|
|
Подпись |
|
Фамилия, инициалы |
Подпись |
|
Фамилия, инициалы |
сведения о цене и условиях приобретения изделия
Общая стоимость по спецификации составляет 480 000 (Четыреста восемьдесят тысяч) рублей 00 копеек, в том числе НДС.
Готовность оборудования к отгрузке: 14 дней с момента 100% предоплаты.
Доставка оборудования: самовывоз г. Шелехов, пр. Монтажников и Строителей, 21.
Гарантия: 6 месяцев с момента продажи.
Сведения о рекламациях
Порядок предъявления рекламации.
Акт-рекламация принимается заводом-изготовителем в период гарантийного срока эксплуатации при условии соблюдения потребителем правил транспортирования, хранения, монтажа, эксплуатации и технического облуживания предусмотренных техническими условиями и эксплуатационной документацией.
Акт-рекламация должен быть составлен по форме Приложения 2 или в иной форме при условии, что будет внесена вся информация, предусмотренная прилагаемой формой.
Потребителем регистрируются все предъявленные рекламации, их краткое содержание и принятые меры.
|
Номер и дата рекламации |
Краткое содержание рекламации |
Меры, принятые заводом-изготовителем (поставщиком) по рекламации |
|
|
|
|
Приложение 1
|
Поз. |
Наименование |
Поз. |
Наименование |
Поз. |
Наименование |
|
1 |
Рама |
10, 30 |
Звездочка |
27, 28/ 36 |
Гайка/рым-гайка |
|
2 |
Бункер |
11 |
Трубопровод |
29 |
ДВС Lifan 186 FD |
|
3 |
Бочка |
12 |
Колесо в сборе |
31 |
Колесная опора |
|
4, 5 |
Лоток |
13 |
Диск |
32 |
Тяга |
|
6 |
Шлюз вибрационный |
14, 15 |
Шкив |
33 |
Подшипник |
|
7 |
Уширитель |
16 |
АКБ 60Ah12V |
34 |
Редуктор черв. |
|
8 |
Лыжа |
17 - 24 |
Болт |
35 |
Ремень приводной |
|
9 |
Защитный кожух |
25, 29 |
Вал прецизионный |
37 |
Цепь приводная |
Приложение 2
Форма акта-рекламации на несоответствующую продукцию
лицевая сторона
|
|
АКТ-РЕКЛАМАЦИЯ № |
|
от |
|
|
||||||||||||
|
1. |
Потребитель/покупатель (полные данные) |
|
|||||||||||||||
|
|
|
||||||||||||||||
|
2. |
Объект рекламации |
|
|||||||||||||||
|
|
|
||||||||||||||||
|
|
( полные данные, включая НД на продукцию) |
||||||||||||||||
|
3. |
Документ о вызове представителя поставщика |
||||||||||||||||
|
|
(продавца, изготовителя) |
|
|||||||||||||||
|
|
|
||||||||||||||||
|
4. |
Поставщик (продавец) |
|
|||||||||||||||
|
5. |
Изготовитель |
|
|||||||||||||||
|
6. |
Документы на поставку (включая транспортные) |
|
|||||||||||||||
|
|
|
||||||||||||||||
|
7. |
Дата |
а) выпуска (изготовления) |
|
||||||||||||||
|
|
|
б) отправки (продажи) потребителю |
|
||||||||||||||
|
|
|
в) получения потребителем |
|
||||||||||||||
|
|
|
г) запуска в производство (эксплуатацию) |
|
||||||||||||||
|
|
|
д) обнаружение дефектов |
|
||||||||||||||
|
8. |
Место обнаружения |
|
|||||||||||||||
|
9. |
Дефекты несоответствия: этап входного контроля, описание, численные значения отклонений, причины, ссылки, ссылки на первичные акты/протоколы проверок, анализов, испытаний, исследований, подтвержденные документально и приложенные к настоящему акту |
||||||||||||||||
|
|
|
||||||||||||||||
|
|
|
||||||||||||||||
|
|
|
||||||||||||||||
|
|
|
||||||||||||||||
Оборотная сторона
|
10. |
Действия с НП (выводы, предложения, решение по существу рекламации, |
||||||
|
|
в т.ч. по затратам, убыткам и их компенсации) |
|
|||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
Акт подписали (должность, подпись, дата, Фамилия И.О.): |
||||||
|
|
от потребителя (покупателя) |
|
от поставщика (изготовителя) |
||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
Акт составлен в |
|
экземплярах: |
||||
|
|
Рассылка |
|
|||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
[1] * Возможны незначительные отклонения по габаритам
СКРУББЕР-БУТАРА СБ-4Д
Паспорт
СБ-4Д.00.00.003 ПС
Иркутск 2020
Содержание
Лист
Основные сведения об изделии.. 3
Основные технические данные. 3
состав и КомплектАЦИЯ промприбора.. 5
устройство и принцип работы промприбора.. 5
Характерные неисправности и методы их устранения.. 9
ресурсы, сроки службы и хранения, гарантии изготовителя (поставщика) 9
СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ.. 10
Свидетельство о вводе изделия в эксплуатацию... 11
ДВИЖЕНИЕ ИЗДЕЛИЯ ПРИ ЭКСПЛУАТАЦИИ.. 11
сведения о закреплении изделия при эксплуатации.. 12
транспортировка и хранение. 12
