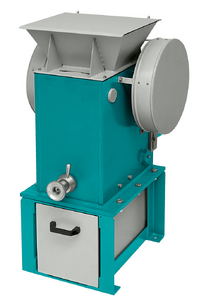

Дробилка щековая ЩД-10
Наличие технологического отверстия в корпусе для продувки дробилки.
Все вращающиеся детали и узлы закрыты кожухами. Крышка загрузочного бункера снижает вероятность вылета частиц материала.
Маховик, установленный на противоположном от шкива конце вала, создает дополнительное дробящее усилие.
Применение упорной резьбы (взамен метрической) снижает вероятность заклинивания регулировочного узла. Шаг резьбы 3 мм позволяет быстро изменять зазор между щеками. Контргайка обеспечивает надежную фиксацию заданного зазора.
Дополнительная комплектация опорной тумбой с приемной емкостью объемом 20 л на выкатной тележке.
Подвижная и неподвижная щеки ЩД 10 изготовлены из высокопрочного серого чугуна ЧХ16М2, взаимозаменяемы, а также могут быть развернуты на 180°. Футеровочные брони и клинья из износостойкой стали 65Г. Подшипники шатуна производства шведской фирмы SKF.
Размер загрузочного окна в зоне дробления, мм | 100х200 |
Крупность исходного материала, мм, не более* | 70 |
Твердость дробимого материала, не более | 7 ед. по Моосу |
Диапазон регулировки разгрузочной щели, мм | 3-25 |
Размер частиц продукта дробления при минимальной щели, мм | 90%<2,5 |
Производительность, кг/ч, не более* | 500 |
Мощность электродвигателя, кВт | 2,2 |
Напряжение питания, 50 Гц, В | 380 |
Полный / полезный объем приемной емкости, л | 24/16 |
Габаритные размеры, мм (Длина х Ширина х Высота / Высота с опорной тумбой и приемной емкостью) | 720х475х630 / 1105 |
Масса / Масса с опорной тумбой и приемной емкостью, кг | 275 / 315 |
Материал щеки - чугун / сталь | ЧХ16М2 / 110Г13Л |
Модель пульта управления | МПУ3-04 |
