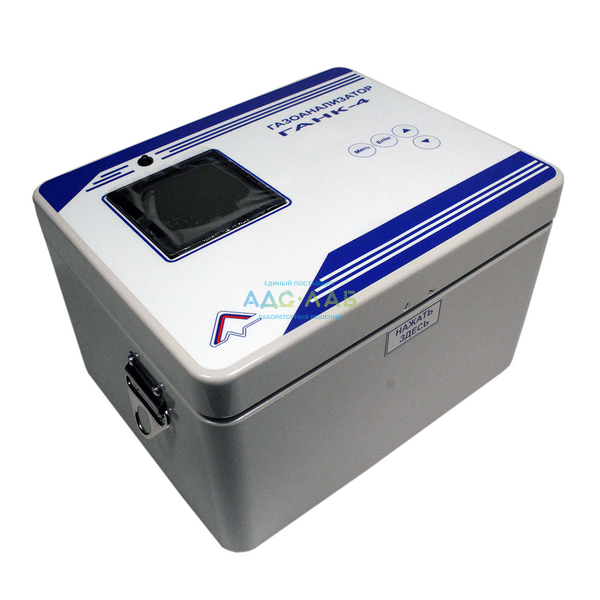

ГАНК-4 (А)(Р)(АР) газоанализатор многокомпонентный переносной

Многокомпонентный переносной газоанализатор ГАНК-4 (А), (Р), (АР) используется для непрерывного автоматического или периодического контроля концентрации одного из 25 вредных веществ в одном приборе без пробоподготовки в атмосферном воздухе (А), в воздухе рабочей зоны (Р) и в расширенном диапазоне (атмосферный воздух и воздух рабочей зоны) (АР) в целях охраны окружающей среды, обеспечения безопасности труда работников и оптимизации технологических процессов.
Измерения концентраций вредных веществ являются последовательными и осуществляются на встроенных датчиках (до 10 датчиков в одном газоанализаторе) и на сменных химкассетах (до 15 химкассет в одном газоанализаторе).

Области применения многокомпонентного газоанализатора ГАНК-4 (А), (Р), (АР):

- лаборатории охраны труда промышленных предприятий;
- центры оценки условий труда;
- центры эпидемиологии и гигиены;
- службы производственного экологического контроля предприятий;
- предприятия ГАЗПРОМа и РАО ЕЭС России;
- региональные экологические службы Минприроды;
- подразделения МЧС и Министерства Обороны;
- нефтехимическая и химическая промышленность;
- службы экологии железнодорожного и автомобильного транспорта;
- чёрная и цветная металлургия.

Преимущества переносного газоанализатора ГАНК-4 (А), (Р), (АР):

- универсальность использования - индивидуальный набор химкассет и датчиков; широкий спектр измеряемых веществ (более 200);
- удобство применения - автоматическое определение концентраций вредных веществ непосредственно на объекте измерения;
- экономия времени - отсутствие пробоподготовки, «мокрой химии», возможность работы в полевых условиях;
- безопасность - исключён контакт с агрессивными, ядовитыми и канцерогенными веществами;
- экономия средств - сокращение средств на приобретение расходных материалов и химических реактивов; стоимость эксплуатации и цена газоанализатора дешевле аналогов;
- по индивидуальному заказу возможно изготовление взрывозащищённого исполнения переносного газоанализатора ГАНК-4 (А), (Р), (АР).

Состав и принцип действия переносного газоанализатора ГАНК-4 (А), (Р), (АР)

Газоанализатор включает в себя:
- электронную схему с микропроцессором, памятью и программным управлением;
- систему пропуска анализируемого воздуха с малогабаритным насосом;
- систему газовых коммуникаций;
- систему встроенных датчиков;
- сменные химкассеты с миниблоком памяти «Touch Memory» и реактивной лентой на определяемые вещества;
- фотоголовку с оптронной парой (светодиод-фотодиод);
- аккумулятор, встроенный в корпус;
- зарядное устройство для Li-Ion аккумуляторов;
- жидкокристаллический дисплей (ЖКИ);
- тактовые кнопки управления;
- разъём RS-232 для подключения персонального компьютера к COM порту.

Принцип действия газоанализатора ГАНК-4 (А), (Р), (АР) комбинированный и основан на следующих методах измерений:
- со встроенными датчиками: электрохимический (СО, О₂, и другие), термокаталитический (СН₄, C₆H₁₄ и другие) или полупроводниковый (C₈H₈, C₆H₆ и другие);
- со сменной химкассетой: оптронноспектрофотометрический;
- с дожигателем и химкассетой: конверсионный оптронноспектрофотометрический (CCL₄ и другие).

Работа многокомпонентного газоанализатора ГАНК-4 (А), (Р), (АР)

Работа газоанализатора осуществляется в автоматическом режиме. Насос подаёт через входной штуцер газоанализатора ГАНК-4 (А), (Р), (АР) анализируемый воздух на датчик или ленту химкассеты.

При измерении с помощью электрохимического датчика измеряется величина тока, пропорциональная концентрации определяемого вещества.
При измерении с помощью термокаталитического датчика измеряется изменение проводимости на платино-палладиевом электроде при термокаталитической реакции, пропорциональной концентрации определяемого вещества.
При измерении с помощью полупроводникового датчика измеряется изменение электропроводимости полупроводникового газочувствительного слоя при химической адсорбции газа на его поверхности, пропорциональной концентрации определяемого вещества.
При измерении с помощью химкассеты измеряется скорость изменения потемнения (окраски) ленты, пропорциональная концентрации определяемого вещества.

При измерении концентраций анализируемый воздух поступает через входной штуцер на датчик или химкассету. Через время, не более 20 с (при измерении датчиком), или время, не более 30 с (при измерении химкассетой), сигнал поступает в вычислительное устройство, которое преобразовывает его и выдаёт на дисплей в виде значения текущей и средней концентраций в мгм³.
Измеренные значения текущей концентрации могут быть записаны пользователем в память газоанализатора ГАНК-4 (А), (Р), (АР) вручную.
Интервал выдачи значений усреднённой величины на дисплей осуществляется в зависимости от режима работы газоанализатора и записывается в память автоматически. Текущие и средние значения могут быть просмотрены после измерения в режиме «Просмотр памяти» и выведены на персональный компьютер.
При работе в режиме «Непрерывные измерения» измеренные значения текущей концентрации и средняя концентрация вычисляются и выдаются на дисплей от момента включения газоанализатора до момента его выключения (остановки измерений).
При превышении уровня предельно допустимой концентрации (ПДК), установленного предприятием-изготовителем, срабатывает звуковая и световая сигнализации.
При падении напряжения на аккумуляторе менее 10,2 В на экране высвечивается индикация разрядки аккумулятора и выдаётся звуковой сигнал.
При подключении кабеля питания к разъёму и включении в сеть, а также во время работы от сети автоматически производится подзарядка аккумулятора.

Технические характеристики многокомпонентного переносного газоанализатора ГАНК-4 (А), (Р), (АР)
