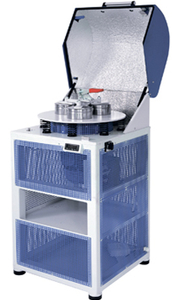

Истиратель вибрационный ИВ3
ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
---|---|
Крупность исходного материала, мм, не более | 5 |
Твердость измельчаемого материала, не более | 8* ед. по Моосу |
Объем загрузки одной чаши, см3 | 20-50 |
Количество чаш, шт. | 3 |
Минимальный размер частиц продукта измельчения, мм | 90%<0,05 |
Время измельчения, мин | 1-30 |
Мощность электродвигателя, кВт | 1,1 |
Напряжение питания, 50 Гц, В | 380 |
Габаритные размеры, мм (Длина х Ширина х Высота) | 535х610х1040 |
Материал чаши - интрументальная сталь / диоксид циркония | ХВГ или 9ХС / ZrO2 |
*При условии использования размольных гарнитур из диоксида циркония
Характер колебаний чаши обеспечивает обкатку ролика по кольцу, а также обкатку кольца по внутренней стенке чаши. Форма мелющих органов обеспечивает циркуляцию материала внутри чаши.
Откидная крышка для быстрого доступа к чашам. Быстрозажимное устройство крепления чаш. Полка для хранения чаш.
Специальный шумоизоляционный материал на внутренней стороне крышки обеспечивает низкий уровень шума.
Концевой микровыключатель исключает запуск с открытой крышкой.
Эластичная лепестковая муфта снижает уровень вибрации, передаваемой на опорную поверхность.
Одновременная установка 3 чаш на платформу позволяет измельчать до 3 проб одновременно.
Таймер, расположенный на раме ИВ 3, позволяет задавать время работы и осуществляет автоматическую остановку истирателя.
Чаша изготовлена из закаленной инструментальной стали ХВГ, 9ХС или из диоксида циркония. Полировка чаши, крышки, кольца и ролика исключает заражение пробы частицами предыдущих проб.
ОПИСАНИЕ УСТРОЙСТВА
В истирателе вибрационном измельчение происходит за счет истирания – одновременной деформации сжатия и сдвига. Крупность измельченного материала зависит от времени работы истирателя и физических свойств материала.
На плите рамы через пружины смонтирована платформа с закрепленным на ней быстрозажимным устройством и чашами в сборе, состоящими из крышки, кольца, ролика и непосредственно чаши. Крутящий момент от электродвигателя передается через эластичную лепестковую муфту к дебалансу, закрепленному на оси платформы.
Крышка, смонтированная на плите, предназначена для звукоизоляции и ограничения доступа к колеблющимся частям истирателя.
Принцип работы
Платформа истирателя вибрационного (вместе с закреплёнными на ней чашами) совершает круговые колебания в горизонтальной плоскости. При этом кольцо совершает обкатку по стенкам чаши, а ролик - по стенкам кольца. Материал истирается между стенками чаши и кольцом, между роликом и кольцом, а также между нижними торцами ролика, кольца и дном чаши; верхними торцами кольца, ролика и крышкой.
