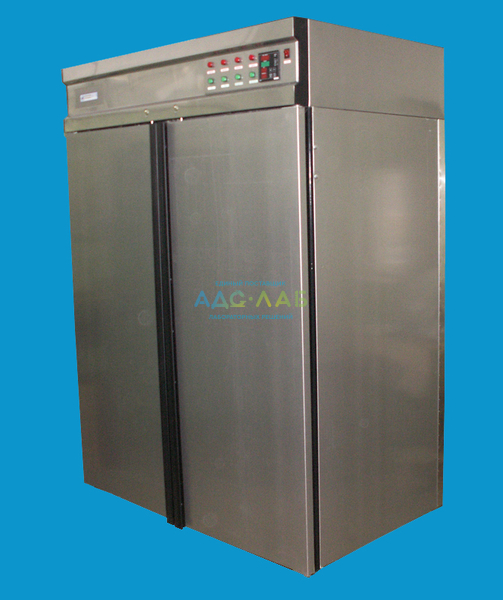

Камера нормального твердения КНТ-120

Самовывоз

Курьер по г.Иркутску

Почта России

Транспортная компания

Наличными при получении

Безналичный перевод

Через госзакупки

Камеры нормального твердения и влажного хранения образцов КНТ-120 изготавливаются полной заводской готовности и предназначены для твердения и влажного хранения образцов бетона при нормальных условиях по ГОСТ 10180-2012 и по ГОСТ 18105-2010, и образцов раствора строительного по ГОСТ 5802-86. Одновременно камеры нормального твердения и влажного хранения образцов могут применяться в качестве камер для оттаивания образцов бетоннов ячеистых автоклавного твердения при температуре (18±2)оС и относительной влажности воздуха (95±2)% по ГОСТ 31359-2007.



Регулирование и контроль температуры и влажности осуществляется автоматически с помощью включённого в Госреестр средств измерений и имеющего сертификат об утверждении типа средств измерений программируемого микропроцессора.



Отличительные особенности:



1. Более узкий диапазон поддерживаемых параметров по влажности и температуре (температура= (20 ± 2)°С и относительная влажность воздуха = 95÷100%) по сравнению с камерами других производителей (температура = (20 ± 3)°С и относительная влажность воздуха = 90÷100%). Дело в том, что по требованиям «ГОСТ 10180-2012. Бетоны. Методы определения прочности по контрольным образцам» предполагается создание у поверхности образцов нормальных условий со следующими параметрами - температура (20±3) °С и относительная влажность воздуха (95±5) %. Но в соответствии с одним из пунктов «ГОСТ 5802-86. Растворы строительные. Методы испытаний» твердение образцов, предназначенных для определения прочности бетона в проектном возрасте и хранение образцов раствора, должно производиться в нормальных условиях при температуре (20 ± 2)°С и относительной влажности воздуха не менее 95 %. Поэтому камеры нормального твердения нашего производства соответствуют требованиям по относительной влажности воздуха всех одновременно существующих стандартов.



2. Более широкий диапазон допустимой температуры окружающего воздуха помещения лаборатории (или подсобного помещения). Камеры спроектированы для работы в помещениях при температуре воздуха от +1°С до +30°С и относительной влажности до 80%. Для этого камеры укомплектованы нагревателями и холодильной машиной для поддерживания необходимых параметров воздуха внутри камеры по температуре и влажности. Наличие утеплённого корпуса, утеплённых дверей, а также холодильной машины создаёт возможность некритичного отношения к температуре окружающего воздуха внутри помещения лаборатории (или подсобного помещения).



Некоторые производители камер нормального твердения в целях удешевления изготавливают их в облегчённом варианте без утепления корпуса и без комплектации холодильной машиной, что не позволяет поддерживать необходимые параметры внутренней среды без предъявления специальных требований к помещению лаборатории по температуре окружающего воздуха. Специальные требования к помещению лаборатории по температуре окружающего воздуха по версии этих изготовителей камер нормального твердения должны создаваться в жаркое время года с помощью бытовых кондиционеров. Но применение кондиционера создаёт существенные проблемы для потребителя. А именно:



 - во-первых для поддерживания температуры воздуха в помещении (20 ± 2)°С на пульте кондиционера придётся задавать минимально возможную температуру - 18 градусов, что создаёт дискомфортную среду обитания для персонала из-за сквозняков и возможности простудных заболеваний персонала. Чтобы чувствовать себя в помещении комфортно - для большинства людей это окружающая температура 25 или 26 градусов, иногда 24, но никак не меньше! Именно эту температуру и нужно устанавливать на пульте дистанционного управления для нормальных условий работы персонала. Но это недопустимо по условия необходимой температуры воздуха в камере нормального твердения;



- во-вторых для возможности работы кондиционера в зимних условиях его необходимо в обязательном порядке оснащать зимним комплектом, в противном случае неминуем выход кондиционера из строя при работе наружного блока кондиционера в условиях с температурой окружающего воздуха ниже ноля градусов.



3. Комплектация холодильной машиной позволяет поддерживать температуру в камере в норме, компенсируя не только внешние теплопритоки в жаркое время года, но и внутренние теплопритоки, всегда образующиеся при гидратации цемента. Тепловая мощность гидратации цемента одного образца с ребром 100мм в среднем составляет 0,3вт, что при достаточно большом количестве образцов и отсутствии холодильной машины неизбежно приведёт к недопустимому перегреву среды твердения.



4. Комплектация камер запатентованной высоконадёжной системой увлажнения испарительного типа и отсутствие сложных по устройству и капризных (склонных к отказу) в эксплуатации ультразвукового увлажнителя воздуха или увлажнителя распылительного типа.
    При поддерживании влажности воздуха с помощью увлажнителя распылительного типа требуется применение специальной воды с малой жёсткостью (необходима водоподготовка). Влажность поддерживается с помощью распыления воды сжатым воздухом через форсунку. При отсутствии водоподготовки форсунка забивается солями и перестаёт работать, форсунка требует применения специальной воды малой жёсткости. Также для работы необходим воздушный компрессор, который заказывается отдельно.



При поддерживании влажности воздуха с помощью ультразвукового увлажнителя требуется применение дистиллированной воды.



5. Отсутствие необходимости подключения камер к водопроводной сети.



6. Минимально возможные и продуманные габаритные размеры, что позволяет размещать их в лаборатории на небольшой площади и отсутствие всевозможных выступающих элементов конструкции, что создаёт удобство в пользовании и при необходимости удобство перемещения из одного помещения в другое, и что придаёт законченный и гармоничный внешний вид.



Оптимальные габаритные размеры наших камер позволяют заносить их в лабораторию через стандартные дверные проёмы. Необходимые размеры дверного проема в чистоте (в свету) составляют:



ширина - нормальная/допустимая, не менее – 870/755мм



высота - нормальная/допустимая, не менее – 2000/1950мм;



Компоновка изделий иных производителей по габаритным размерам создаёт существенные проблемы при перемещении их в помещение лаборатории.



7. Эргономичный размер глубины камеры (не более 600мм) позволяет легко, удобно и без применения излишних физических усилий размещать и извлекать образцы.



8. Обеспеченность защиты от отрицательного воздействия на обслуживающий персонал и защита собственной конструкции при возникновении следующих аварийных ситуаций, а именно:



- автоматическое отключение при косвенном контакте обслуживающего персонала с доступными проводящими частями электроустановки при повреждении изоляции. Номинальный отключающий дифференциальный ток – 30 мА;



- автоматическое отключение при перегреве по причине отказа датчика температуры или микропроцессора измерителя температуры, что исключает пожароопасность. Причём противопожарная защита дублирована и выполнена по последовательной двухступенчатой схеме.



9. Минимально возможная потребляемая электрическая мощность и соответствующий малый расход электроэнергии.



10. Исключено недопустимое капельное орошение образцов, так как при поддерживании влажности с помощью распыления воды сжатым воздухом или ультразвуковым распылителем происходит микрокапельное орошение образцов водой, а это не допускается по ГОСТ 10180-90 (п.2.3.2.). Ультразвуковой генератор увлажнения воздуха работает на принципе выбивания ультразвуковым генератором микрокапель с поверхности воды и нагнетания вентилятором микрокапель воды во внутренний объём КНТ. При капельном орошении образцов кроме изменения водоцементного отношения цементного теста происходит насыщение цементного теста солями, содержащимися в переносимой воде. Токсичность капельного орошения образцов вызвана неконтролируемым изменением основных свойств бетонных или растворных образцов – ухудшением показателей прочности и долговечности.



11. Внутренний и внешний корпусы камеры, а также створки дверей выполняются по надёжной конструктивной схеме из металла. При большом количестве загружаемых образцов, например, для КНТ-600 общая масса образцов может составлять до 1500 кг, камера имеет мощную опорную раму из профильного металла и внутреннюю раму поперечной жёсткости, что обеспечивает прочность и пространственную устойчивость конструкции. Камеры иных производителей, например, могут иметь двери из стекла и т.д.



12. Регулирование и контроль температуры и влажности осуществляется с достаточной точностью в необходимом и максимально возможном узком диапазоне. Средства измерения температуры и влажности камер нормального твердения некоторых производителей не обладают достаточной точностью (точность измерения температуры составляет ± 3,5°c, точность измерения влажности составляет ± 3,5%), что не позволяет поддерживать необходимые параметры среды хранения и твердения образцов. Также средства измерения температуры и влажности камер нормального твердения некоторых производителей не включены в Госреестр средств измерений и не имеют сертификатов об утверждении типа средств измерений, что не позволяет аттестовать такие камеры в качестве лабораторного оборудования.



Все камеры нормального твердения и влажного хранения образцов (кроме КНТ-24, КНТ-48 и КНТ-60) изготавливаются полностью в металле в двух вариантах:



1. наружный и внутренний корпуса - из листовой эмалированной оцинкованной стали в пленке.



2. наружный и внутренний корпуса - из листовой нержавеющей стали в пленке.



Камеры КНТ-24, КНТ-60 и КНТ-48 изготавливается в следующем исполнении: наружный корпус - из эмалированной стали, а внутренний корпус – из пластмассы.



Во всех вариантах камеры КНТ выполняются шкафного типа с утеплением корпуса и дверей заливочным пенополиуретаном.



Микропроцессорные измерители температуры и влажности воздуха внутри камер включены в Госреестр средств измерений, подлежат поверке и поставляются поверенными.



Микропроцессорный контроллер, управляющий работой камеры, может быть подключен к компьютеру для обеспечения регистрации следующих данных:



- отображение текущих показаний прибора в цифровом и графическом виде;



- архивирование параметров через заданные промежутки времени;



- реагирование на выход измеряемых значений за установленные пользователем границы;



- просмотр архива измерений за любой промежуток времени в табличном и графическом виде.



Для подключения контроллера камеры к компьютеру используется адаптер сети (поставляется по отдельному заказу в комплекте с программным обеспечением и кабелем подключения к компьютеру).



Малый уровень шума работающего оборудования не превышает 75 Дб, что соответствует требованиям санитарных норм СН 2.2.4/2.1.8.562-96.



Технические характеристики КНТ-120
Количество дверей камеры, шт. 1
Количество распалубленных образцов бетона с ребром 100мм, шт., не более 120
Расстояние между образцами при расстановке на полке, мм, не менее 5
Количество полок, шт. 5
Габаритные размеры, ширина х глубина х высота, мм 825х655х2050
Внутренние размеры, ширина х глубина х высота, мм 720х530х1300
Рабочий объем, м3 0,50
Температура воздуха внутри камеры, °С 20±2
Неравномерность температуры по объему камеры, °С ±2
Влажность воздуха относительная, % 97,5±2,5
Неравномерность влажности по объему камеры, % ±2,5
Допустимая температура воздуха в помещении, °С +1 ÷ +30
Дискретность индикации измеряемой температуры, °С 0,1
Дискретность индикации измеряемой влажности, % 1,0
Электропитание 220в, 1ф
Потребляемая мощность максимальная, кВт 0,75
Комплектация холодильной машиной да
Масса нетто, кг 150
Масса брутто, кг 185
Система увлажнения – холодное испарение да
Использование обычной водопроводной воды для системы увлажнения да
Необходимость использования дистиллированной воды для системы увлажнения нет
Необходимость ухода за системой увлажнения нет
Необходимость подключения к водопроводной сети нет
Возможность капельного орошения образцов при их хранении нет
Заливочная теплоизоляция стенок и дверей камеры да
Установленный срок службы, лет, не менее, листовая эмалированная оц. сталь в пленке/листовая нерж. сталь в пленке 8/12
Соответствие требованиям ГОСТ 10180-2012 да
Соответствие требованиям ГОСТ 18105-2010 да
Соответствие требованиям ГОСТ 5802-86 да
Соответствие требованиям ГОСТ 31357-2007 да
Соответствие требованиям ГОСТ 31356-2007 да
Соответствие требованиям ГОСТ 30744-2001 да
Возможность опциональной комплектации камеры системой сертифицированного и поверяемого контроля температуры и влажности воздуха в помещении лаборатории на высоте от пола 1900мм (требование п.3.1.8 ГОСТ 31356-2007, п.1.13 ГОСТ 5802-86, п.4.1 ГОСТ 10180-90, п.4.9 ГОСТ 30744-2001) да
Возможность опциональной комплектации камеры адаптером сети в комплекте с программным обеспечением и кабелем для подключения к компьютеру в целях выполнения требований по автоматическому почасовому контролю температуры и влажности внутри камеры, и регистрации этих параметров в рабочем журнале (требование п.4.10 ГОСТ 30744-2001) да
Возможность опциональной комплектации камеры адаптером сети в комплекте с программным обеспечением и кабелем для подключения к компьютеру в целях выполнения требований по автоматическому почасовому и ежесуточному контролю температуры и влажности, и регистрации этих параметров в рабочем журнале как внутри камеры, так и в помещении лаборатории (требование п.4.9 и п.4.10 ГОСТ 30744-2001) да
Возможность перестановки полок по высоте и использования образцов с ребром 150мм да
