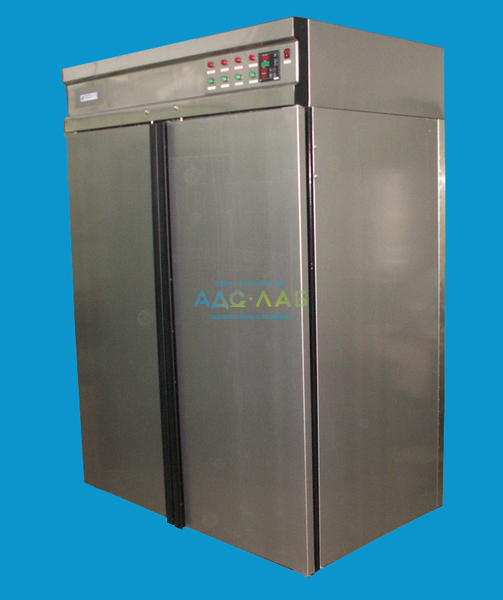

Камера нормального твердения КНТ-144
Камеры нормального твердения и влажного хранения образцов (КНТ) предназначены для твердения и влажного хранения образцов бетона при нормальных условиях по ГОСТ 10180-2012 и по ГОСТ 18105-2010, и образцов раствора строительного по ГОСТ 5802-86. Одновременно камеры нормального твердения и влажного хранения образцов могут применяться в качестве камер для оттаивания образцов бетонов ячеистых автоклавного твердения при температуре (18±2)°С и относительной влажности воздуха (95±2)% по ГОСТ 31359-2007
Отличительными особенностями камер нормального твердения нашего производства являются:
1. Диапазон поддерживаемых параметров по влажности и температуре (температура 20 ± 2)°С и относительная влажность воздуха 95÷100%) по сравнению с камерами других производителей (температура = (20 ± 3)°С и относительная влажность воздуха 90÷100%). По требованиям «ГОСТ 10180-2012. Бетоны. Методы определения прочности по контрольным образцам» предполагается создание у поверхности образцов нормальных условий со следующими параметрами - температура (20±2) °С и относительная влажность воздуха (95±5) %.
В соответствии с «ГОСТ 5802-86. Растворы строительные. Методы испытаний» твердение образцов, предназначенных для определения прочности бетона в проектном возрасте и хранение образцов раствора, должно производиться в нормальных условиях при температуре (20 ± 2)°С и относительной влажности воздуха не менее 95 %. Камеры нормального твердения нашего производства соответствуют требованиям по относительной влажности воздуха всех одновременно существующих стандартов.
- Регулирование и контроль температуры, влажности и времени осуществляется автоматически с помощью включённых в Госреестр средств измерений с возможность передачи данных на ПК с созданием архива, накопления статистики и дистанционным автоматическим регулированием. А так же возможностью установки астрономического таймера.
3. Широкий диапазон допустимой температуры окружающего воздуха помещения.
Камеры спроектированы для работы в помещениях при температуре воздуха от +1°С до +30°С и относительной влажности до 80%. Камеры комплектуются нагревателями и холодильной машиной для поддерживания необходимых параметров воздуха внутри камеры по температуре и влажности. Наличие утеплённого корпуса, утеплённых дверей, а также холодильной машины создаёт возможность стабильного соотношения по температуре воздуха внутри помещения лаборатории.
4. Комплектация холодильной машиной позволяет поддерживать температуру в камере в норме, компенсируя не только внешние теплопритоки при высокой температуре (≥20°С) в помещении лаборатории или в жаркое время года. Тепловая мощность гидратации цемента одного образца с ребром 100мм в среднем составляет 0,3вт, что при достаточно большом количестве образцов и отсутствии холодильной машины неизбежно приведёт к недопустимому перегреву среды твердения.
5. Комплектация камер высоконадёжной системой увлажнения испарительного типа. При варианте поддерживании влажности воздуха с помощью увлажнителя распылительного типа требуется применение специальной воды с малой жёсткостью (необходима водоподготовка). При этом влажность поддерживается с помощью распыления воды сжатым воздухом через форсунку. При отсутствии надлежащей водоподготовки форсунка распыления воды забивается солями и перестаёт работать. Форсунка для распыления воды требует применения специальной воды малой жёсткости. Также для увлажнителя распылительного типа необходим воздушный компрессор, который заказывается отдельно. При варианте поддерживании влажности воздуха с помощью ультразвукового увлажнителя требуется применение дистиллированной воды.
6. Замкнутый цикл рециркуляции воды в камере.
7. Оптимальные габаритные размеры, что позволяет размещать их в лаборатории на небольшой площади и отсутствие всевозможных выступающих элементов конструкции, что создаёт удобство в пользовании и при необходимости удобство перемещения из одного помещения в другое, и что придаёт законченный и гармоничный внешний вид.
8. Эргономичный размер глубины камеры (не более 600мм) позволяет легко, удобно и без применения излишних физических усилий размещать и извлекать образцы.
9. Обеспеченность защиты от отрицательного воздействия на обслуживающий персонал и защита собственной конструкции при возникновении следующих аварийных ситуаций, а именно:
- автоматическое отключение при косвенном контакте обслуживающего персонала с доступными проводящими частями электроустановки при повреждении изоляции. Номинальный отключающий дифференциальный ток – 30 мА;
- автоматическое отключение при перегреве по причине отказа датчика температуры или микропроцессора измерителя температуры, что исключает пожароопасность.
10. Минимально возможная потребляемая электрическая мощность и соответствующий малый расход электроэнергии.
11. Исключено недопустимое капельное орошение образцов, так как при поддерживании влажности с помощью распыления воды сжатым воздухом или ультразвуковым распылителем происходит микрокапельное орошение образцов водой, а это не допускается по ГОСТ 10180-2012 (п.4.3.2.).
12. Внутренний и внешний корпусы камеры, а также створки дверей выполняются по надёжной конструктивной схеме из металла.
13. Регулирование и контроль температуры и влажности осуществляется с достаточной точностью в необходимом и максимально возможном узком диапазоне.
Технические характеристики |
КНТ-144 |
Количество дверей камеры, шт. |
1 |
Конструкция и материал, из которого изготовлена дверь. |
глухая дверь из металла |
Количество распалубленных образцов бетона с ребром 100мм, шт., не более |
144 |
Расстояние между образцами при расстановке на полке, мм, не менее |
5 |
Количество полок, шт. |
6 |
Габаритные размеры, ширина х глубина х высота, мм |
825х720х2050 |
Внутренние размеры, ширина х глубина х высота, мм |
720х530х1300 |
Рабочий объем, м3 |
0,50 |
Температура воздуха внутри камеры, °С |
20±2 |
Неравномерность температуры по объему камеры, °С |
±2 |
Влажность воздуха относительная, % |
97,5±2,5 |
Неравномерность влажности по объему камеры, % |
±2,5 |
Допустимая температура воздуха в помещении, °С |
+1 ÷ +30 |
Дискретность индикации измеряемой температуры, °С |
0,1 |
Дискретность индикации измеряемой влажности, % |
1,0 |
Электропитание |
220в, 1ф |
Потребляемая мощность максимальная, кВт |
0,75 |
Комплектация холодильной машиной |
да |
Масса нетто, кг |
155 |
Масса брутто, кг |
190 |
Система увлажнения – холодное испарение |
да |
Заливочная теплоизоляция стенок и дверей камеры |
да |
Установленный срок службы, лет, не менее, листовая эмалированная оц. сталь в пленке/листовая нерж. сталь |
8/12 |
Возможность опциональной комплектации камеры системой сертифицированного и поверяемого контроля температуры и влажности воздуха в помещении лаборатории на высоте от пола 1900мм (требование п.3.1.8 ГОСТ 31356-2007, п.1.13 ГОСТ 5802-86, п.6.1 ГОСТ 10180-2012, п.4.9 ГОСТ 30744-2001) |
да |
Возможность опциональной комплектации камеры адаптером сети в комплекте с программным обеспечением и кабелем для подключения к компьютеру в целях выполнения требований по автоматическому почасовому контролю температуры и влажности внутри камеры, и регистрации этих параметров в рабочем журнале (требование п.4.10 ГОСТ 30744-2001) |
да |
Возможность опциональной комплектации камеры адаптером сети в комплекте с программным обеспечением и кабелем для подключения к компьютеру в целях выполнения требований по автоматическому почасовому и ежесуточному контролю температуры и влажности, и регистрации этих параметров в рабочем журнале как внутри камеры, так и в помещении лаборатории (требование п.4.9 и п.4.10 ГОСТ 30744-2001) |
да |
Возможность перестановки полок по высоте и использования образцов с ребром 150мм |
да |
Соответствие требованиям ГОСТ 10180-2012, ГОСТ 18105-2010, ГОСТ 5802-86, ГОСТ 31357-2007, ГОСТ 31356-2007
