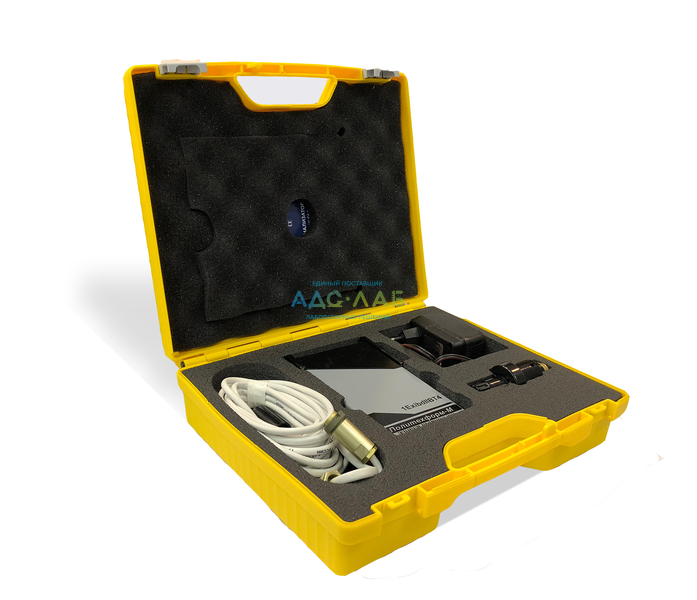

Комплекта газоанализатора Сигнал-02КМ
Переносной сигнализатор СИГНАЛ-02КМ используется для поиска и локализации утечек взрывоопасных газов и паров (метан, пропан, бутан, пары бензин и других), а также определения объёмного содержания кислорода в воздухе, и соответствует требованиям нормативных документов: ГОСТ 12.2.007.0-75; ГОСТ 12.2.020-76; ГОСТ Р 51330.0-99; ГОСТ Р 51330.1-99; ГОСТ Р 51330.10-99; ГОСТ 27540-87; Правил устройства электроустановок (изд. 2000 г.).
Сигнализатор СИГНАЛ-02КМ определяет уровень загазованности в подвалах, колодцах, камерах и других помещениях технологических объектов класса B-I, B-Iа, наружных установок класса B-Iг (по классификации ПУЭ, гл. 7.3, изд. 2000 г.), где по условиям эксплуатации возможно образование взрывоопасных смесей категории IIА по ГОСТ Р 51330.11-99.
Области применения переносного сигнализатора СИГНАЛ-02КМ:
- на производствах по добыче, переработке и транспортировке газа, нефти и нефтепродуктов;
- на объектах газовых хозяйств;
- для оснащения оперативного персонала коммунальных служб при работе в подвальных помещениях и подземных коллекторах;
- во всех других помещениях, где могут накапливаться взрывоопасные газы и пары или образовываться недостаток содержания кислорода в воздухе.
Сигнализатор опасных газов и паров с каналом на кислород изготовлен в климатическом исполнении УХЛ категории 3.1 по ГОСТ 15150-69 и предназначен для работы при температурах от -20 °С до +40 °С, относительной влажности до 95 % при температуре +35 °С и атмосферном давлении от 84 до 106,7 кПа. Степень защиты от внешних воздействий не ниже IР-54 по ГОСТ 14254-80. Оболочка сигнализатора имеет высокую степень механической прочности в соответствии с ГОСТ Р 51330.0-99.
По устойчивости к механическому воздействию сигнализатор СИГНАЛ-02КМ имеет вибропрочное исполнение по ГОСТ 12997-84 и выдерживает внешние вибрационные воздействия амплитудой не более 0,5 мм и частотой до 35 Гц.
Сигнализатор относится к взрывозащищённому электрооборудованию группы II температурного класса Т4 в соответствии с ГОСТ Р 51330.0-99 и имеет маркировку взрывозащиты 1ExibdIIВT4.
Достоинства сигнализатора СИГНАЛ-02КМ:
- оперативность контроля;
- портативность;
- высокая чувствительность и точность;
- простота в эксплуатации;
- прочный металлический корпус.
Технические характеристики переносного сигнализатора опасных газов СИГНАЛ-02КМ
| Характеристики | Значения |
| Диапазон измерения концентрации взрывоопасных газов и паров, % НКПР | 0 - 50 |
| Основная абсолютная погрешность, % НКПР, не более | ± 5 |
| Порог срабатывания сигнализации, % НКПР | 20 |
| Диапазон измерения объемной концентрации кислорода в воздухе, % | 14 - 24 |
| Абсолютная погрешность, % объёмных кислорода | 1 |
| Дополнительную абсолютную погрешность при изменении температуры окружающей и контролируемой среды на каждые 10 °С, % НКПР | ± 2,5 |
| Порог срабатывания сигнализации, % объёмных кислорода | 18 |
| Время срабатывания сигнализации, с, не более, по шкале «% НКПР» | 10 |
| Порог срабатывания ограничителя тока в цепях искрозащиты, А, не более | 0,5 |
| Количество встроенных аккумуляторов типа АА, шт. | 4 |
| Ёмкость каждого аккумулятора, мА/ч | 1300 |
| Время зарядки полностью разряженных аккумуляторов, ч, не более | 10 |
| Время непрерывной работы, часов не менее | 8 |
| Средняя наработка на отказ сигнализатора без учета термокаталитического сенсора и аккумуляторов, ч, не менее | 10000 |
| Габаритные размеры, мм (масса, кг) | 248×92×36 (0,55) |
| Срок службы, лет не менее | 10 |
Сигнализатор обеспечивает по истечении времени прогрева (не более 30 секунд):
- измерение концентрации взрывоопасных газов и паров в диапазоне (0 … 50) % НКПР при основной абсолютной погрешности не более ± 5 % НКПР;
- измерение объемной концентрации кислорода в воздухе в диапазоне (14 - 24) % с абсолютной погрешностью не более ± 1 % объемных долей;
- подачу звукового прерывистого сигнала при концентрации взрывоопасного газа свыше 20 % НКПР (0,88 % объёмных долей СН4 или 0,34 % объёмных долей C3H8) с погрешностью ± 5 % НКПР;
- подачу звукового прерывистого сигнала при снижении концентрации кислорода в воздухе ниже 18 % объемных долей и светового сигнала;
- световую индикацию при включении питания и разбалансе мостовой схемы измерений на воздухе;
- подачу звукового и светового сигнала разряда аккумуляторов при напряжении питания ниже 4,2 В.
Зарядка аккумуляторов производится сетевым адаптером, входящим в комплект поставки сигнализатора.
