Мак-В газоанализатор угарного газа СО
Назначение газосигнализатора МАК-В
Газоанализатор углекислого газа CO переносной Мак-В предназначен для периодического измерения концентрации оксида углерода CO.
Индивидуальные газосигнализаторы Мак-В предназначены для обеспечения персональной безопасности работников предприятий, производственные процессы которых связаны с возможностью выброса в атмосферу горючих или токсичных газов, а также недостатка или избытка кислорода.
Область применения газосигнализаторов Мак-В: промышленные зоны предприятий, рабочие места, и другие помещения, где недостаток кислорода и наличие горючих и токсичных газов представляют угрозу здоровья персонала или имеется опасность взрыва.
Принцип действия газосигнализатора Мак-В
Принцип действия схемы контроля концентраций оксида углерода (СО) газоанализатора МАК-В основан на амперометрическом измерения, при котором электрохимический сенсор преобразует значение концентрации соответствующего газа в атмосфере в электрический сигнал, сила тока или напряжение которого пропорциональны величине концентрации.
Цифровая трехразрядная матрица показывает концентрацию монооксида углерода в мг/м3, а также информацию о превышении заданных порогов (миганием десятичной точки между цифрами).

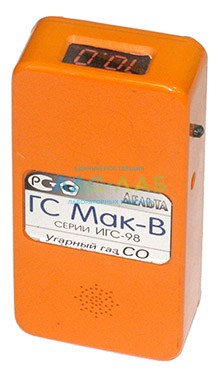

Конструктивно индивидуальный газоанализатор Мак-В выполнен в едином плоском пластмассовом корпусе. На левой боковой стенке расположены выходное отверстие сигнального акустического извещателя и кнопка включения/выключения прибора. На правой боковой стенке расположен разъем для зарядки аккумулятора. На верхней стенке расположен цифровой индикатор. На задней крышке газосигнализатора установлена клипса для крепления газоанализатора к одежде. На лицевой стенке расположено отверстие для доступа воздуха к газочувствительному сенсору.
Питание газоанализатора Мак-В осуществляется от встроенного источника постоянного тока (аккумулятора 3,6 В), обеспечивающего непрерывную работу прибора в течение времени, которое зависит от типа сенсора, указанного в паспорте. Зарядка осуществляется от блока питания 12V, мощностью не менее 6W. Во время зарядки на правой боковой стенке, рядом с разъемом питания светит красный светодиод. По окончании зарядки он гаснет. Максимальное время зарядки не более 90 минут. Зарядное устройство входит в комплект газосигнализатора Мак-В.
Порядок работы газосигнализатора Мак-В
1. Включение газосигнализатора Мак-В производится двукратным (с интервалом около 0,5 с) нажатием на кнопку на левой боковой стенке газосигнализатора, при этом загорается точка на цифровом индикаторе и подаётся короткий звуковой сигнал. Через 5-10 с в зависимости от типа сенсора появляется первое показание цифрового индикатора на время около 0,3 с и в дальнейшем обновляется периодически каждые 5 с.
Примечание: если после включения питания слышен прерывистый звуковой сигнал с периодом около 1 с и он не прекращается после появления первого показания, следует произвести подзарядку аккумулятора с помощью зарядного устройства.
2. Включение газосигнализатора с автокалибровкой (если эта функция указана в паспорте) должно производиться только в заведомо чистой атмосфере с нормальным содержанием кислорода и отсутствием контролируемого газа с последующим внесением включенного прибора в зону контроля.
ВНИМАНИЕ! Недопустимо включение газосигнализатора с автокалибровкой в загазованной или с ненормальным содержанием кислорода атмосфере.
3. При превышении показанием индикатора установленного порога начинает мигать десятичная точка на индикаторе и звучит прерывистый звуковой сигнал. Если порогов два, при превышении второго порога частота звуковой сигнализации увеличивается. При снижении показаний ниже порогов сигнализация прекращается.
4. Выключение газосигнализатора Мак-В, как и включение, производится двукратным (с интервалом около 0,5 с) нажатием на кнопку, при этом подаётся короткий звуковой сигнал, и индикатор гаснет.
5. Для зарядки аккумулятора прилагаемое зарядное устройство (сетевой адаптер) включается в розетку 220 В и его штекер вставляется в гнездо зарядки на боковой стенке газосигнализатора. При этом внутри корпуса газосигнализатора загорается красный светодиод (свечение видно через стенку). При сильной разрядке аккумулятора светодиод вначале мигает, затем горит непрерывно. После окончания зарядки светодиод гаснет. В приборе находится автоматическое зарядное устройство, не боящееся перезаряда и отключающее питание при завершении процесса. Заряжать аккумулятор можно при любом уровне разряда батареи.
