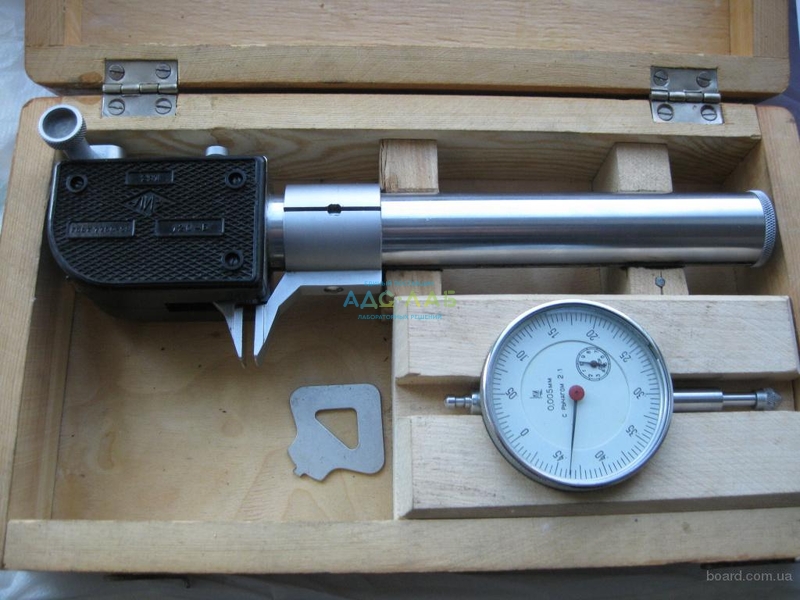

Нормалемер НЦ-1 (0 -120 мм)

Нормалемер НЦ-1 настраивают на номинальную длину общей нормали по блоку плоскопараллельных концевых мер.Отклонение длины общей нормали равно разности между действительным и номинальным значениями.

Нормалемеры НЦ-1 выпускаются трех типоразмеров, согласно ГОСТ 7760 - 74, и двух классов точности ( ГОСТ 5368 - 73):

• Нормалемер НЦ-1 с пределом измерения от 0 до 120 мм - для контроля зубчатых колес модулем от 1 мм;
• Нормалемер НЦ-2 - с пределом измерения от 50 до 300 мм - для зубчатых колес модулем от 2 мм ;
• Нормалемер НЦ-3 с пределом измерения от 150 до 700 мм для зубчатых колес модулем от 2 5 мм.

Нормалемер НЦ-1 представляет собой зубомерную индикаторную скобу.

Нормалемер НЦ1 определяет только колебания длины общей нормали, поэтому настройку его производят по плиткам на номинальный размер.

Основная погрешность нормалемеров находится в зависимости от контролируемого показателя точности: она нормируется отдельно для нормалемеров при контроле колебания длины общей нормали и при контроле средней длины общей нормали.
