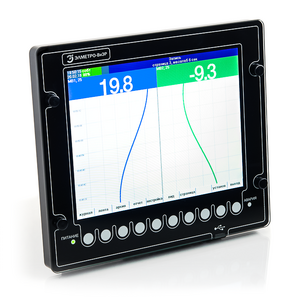

Регистратор видеографический ЭлМетро-ВиЭР-104К-4АВ-8Р-ГП

Видеографический безбумажный регистратор ЭлМетро-ВиЭР-104К (10,4”) предназначен для измерения, регистрации, визуализации и преобразования электрических сигналов от датчиков и приборов: тока и напряжения постоянного тока, сопротивления, термометров сопротивления, термопар, пирометров, цифровых сигналов (RS-485, CAN, Ethernet), а также вычисления расхода сред. Регистратор выполнен в щитовом исполнение. Регистратор имеет экран с сенсорной клавиатурой (емкостного типа), общепромышленное и взрывозащищенное ([Exia] IIC) исполнения. Во взрывозащищенном исполнении все входы имеют взрывозащиту вида "искробезопасная электрическая цепь" с маркировкой [Exia] IIC.

Регистраторы ЭлМетро-ВиЭР-104К предназначены для замены бумажных самописцев и могут выступать как системы сбора и передачи данных в систему управления, т.к. имеют интерфейсы RS-485 (Modbus RTU), CAN 1.0/2.0 и Ethernet (Modbus TCP). Регистраторы ЭлМетро-ВиЭР-104К выполняют функции регулирования, сигнализации, математической обработки измеряемых параметров. Отображение измеряемых параметров может производиться в виде трендов, шкал, чисел, трендов + шкал, циферблатов и мнемосхем с широким выбором настроек отображения.

Использование мнемосхем техпроцесса намного облегчает понимание информации, особенно в аварийных ситуациях на объекте. Жидкокристалический дисплей с сенсорной клавиатурой упрощает процесс конфигурирования и управления регистратором. Имеется возможность построения распределенных систем сбора и регистрации данных на базе регистратора ЭлМетро-ВиЭР-104К, используя внешние модули ввода вывода ЭлМетро-МВВ. Регистраторы могут использоваться практически во всех отраслях промышленности, в том числе для ответственных и опасных производств:

• Металлургия – многоканальные исполнения (контроль большого количества параметров), вандалоустойчивая конструкция (лицевая панель защищена закаленным стеклом 5мм);
• Энергетика и Машиностроение – одно и двухканальные исполнения (установка на оперативный контур, прокатные линии и прочее);
• Нефтяные, химические и газовые производства – взрывозащищенное исполнение.

Благодаря расширенным математическим и логическим возможностям, могут выполнять функции схожие с возможностями промышленных контроллеров. Также могут использоваться в качестве вычислителей расхода сред по перепаду давления, корректоров газа (вычисление расхода в соответствии с ГОСТ 8.586.(1-5)-2005.

Технические характеристики:

Модель ЭлМетро-ВиЭР-104К имеет металлический корпус, на лицевой панели TFT-дисплей диагональю 264 мм (10,4”) и разрешением 800х600 пикселей. Подсветка дисплея – светодиодная. Лицевая панель полностью закрыта закаленным стеклом толщиной 5 мм, что обеспечивает защиту дисплея от механических повреждений, а также от пыли и влаги. Клавиатура  сенсорная (емкостного типа), «нажатие» на кнопку сопровождается свечением светодиода над ней. Многоканальные регистраторы имеют «слотовую» конструкцию (cлот – разъем для установки платы). Имеется 6 слотов ввода/вывода, в которые, устанавливаются те или иные платы (платы аналоговых входов, платы токовых выходов и т.д.), тип и количество плат определяется при заказе. Центральный процессор регистратора производит опрос всех аналоговых, дискретных и частотно-импульсных входов, выдает команды управления токовыми выходами и выходными реле. Обработанная процессором информация хранится во внутренней энергонезависимой памяти и отображается на дисплее. Конструкция регистратора исключает наличие коммутатора. Каждый аналоговый вход имеет свой АЦП. Таким образом, опрос каналов идет параллельно, т. е. все каналы опрашиваются одновременно. Благодаря этому достигается более высокая надежность и быстродействие – цикл измерения по всем каналам 0,1 с. Встроенные интерфейсы позволяют обмениваться данными с компьютером или с другими устройствами с интерфейсами.

Регистраторы ЭлМетро-ВиЭР-104К имеют три исполнения:

• общепромышленное (многоканальное);
• общепромышленное одно- и двухканальное;
• взрывозащищенное (ВиЭР-104К-Ex) - маркировка взрывозащиты [Exia] IIC.

В зависимости от поставленных задач, регистраторы могут иметь различное количество входов/выходов. Зависимость возможного количества входов/выходов от исполнений представлена в таблице:

Максимальное количество математических каналов до 64.

Максимальное количество аналоговых каналов можно расширить до 32 при подключении внешних модулей ввода вывода ЭлМетро-МВВ или ЭлМетро-МВВ-02-Ex.

Для обеспечения питания подключаемых датчиков в конфигурацию регистратора может входить:

одноканальный источник питания (на плате 1АВ1АЕ1ИП):

•  выходное напряжение – (24±2) В;
•  максимальный выходной ток – 25 мА;
•  встроенная защита от КЗ и перегрузки;
•  напряжение изоляции – 1500 В (среднеквадратическое значение) ко входу питания ~220В;
•  защита от КЗ или перегрузки на выходе.

4-х канальный источник питания:

•  4 изолированных выхода источника питания Uвых = (24,0 ± 2,4) В;
•  выходной ток – не менее 100 мА на канал;
•  амплитуда пульсаций выходного напряжения – не более 50 мВ;
•  электрическая прочность изоляции – 1500 В (среднеквадратическое значение) ко входу питания ~220 В;
•  контроль состояния (индикация, запись) КЗ или перегрузки на выходе;
•  защита от КЗ или перегрузки на выходе.

Плата источников питания 4ИП может обеспечивать питание до 16-ти датчиков с питанием от токовой петли 4-20 мА, подключенных к регистратору. Плата источников питания ИП является самостоятельным источником питания и работает отдельно от аналоговых входов с каналами питания датчиков АП и АВП.

Взрывозащищенность

В исполнении ЭлМетро-ВиЭР-104К-Ex все входы имеют искрозащиту. Маркировка - [Exia]IIC. Регистраторы устанавливаются во взрывобезопасной зоне. Взрывозащищенные исполнения регистраторов соответствуют требованиям нормативных документов: ГОСТ Р 51330.0 (МЭК 60079-0:1998), ГОСТ Р 51330.10 (МЭК 60079-11:1999).

Гальваническая развязка

Все входные и выходные цепи регистратора имеют межканальную гальваническую изоляцию.

Условия эксплуатации

Регистратор по устойчивости к климатическим воздействиям соответствует исполнению УХЛ категории 3 по ГОСТ 15150, группы исполнения С3 по ГОСТ 12997, и предназначен для работы при температуре:

•  Для общепромышленного исполнения: 0...+55 °С (опционально: -10 …+50 °С, 0...+60 °С).
•  Для взрывозащищенного исполнения: 0…+50 °С.

Степень защиты от пыли и влаги по ГОСТ 14254:

• IP54 – со стороны передней панели;
• IP20 – со стороны задней панели.

Электромагнитная совместимость

Регистратор соответствует ГОСТ Р 51522-99 для оборудования класса А, критерий качества функционирования В.

Энергопотребление

Общепромышленное исполнение:

- от сети переменного однофазного тока частотой 47…63 Гц и напряжением 220 В ± 20%;

- от сети постоянного тока напряжением 185…340 В (полярность подключения роли не играет).

Взрывозащищенное исполнение:

- от сети переменного однофазного тока частотой 47…63 Гц и напряжением 176…250 В.

Мощность, потребляемая регистратором от сети питания при номинальном напряжении питания – не более 30 В·А, потребляемый в установившемся режиме от сети ток – не более 140 мА.

Масса

Масса регистратора - не более 4,5 кг.

Надежность

Средняя наработка на отказ – не менее 40 000 ч.

Средний срок службы – не менее 10 лет.
