СЕАН-П4 (H2S-CH4-O2-СO) газоанализатор
Назначение газоанализатора СЕАН-Н-H2S
Переносные однокомпонентные газоанализаторы СЕАН-Н-H2S предназначены для измерения массовой концентрации сероводорода (H2S) в воздухе рабочей зоны.
Газоанализаторы СЕАН-Н-H2S представляют собой автоматические индивидуальные приборы непрерывного действия и осуществляют:
- измерение концентрации сероводорода,
- индикацию в цифровом виде текущих значений массовой концентрации сероводорода (в мг/м3 или ppm);
- световую, звуковую и вибросигнализацию в случае превышения любого из двух заданных пороговых значений концентрации сероводорода (порогов);
- запоминание фактов превышения пороговых значений, а также соответствующих им даты и времени;
- связь с компьютером через USB порт.
Принцип измерения газоанализатора СЕАН-Н-H2S - электрохимический.
Способ отбора пробы газоанализатора СЕАН-Н-H2S - диффузионный или принудительный. Принудительный отбор пробы обеспечивается с помощью устройства принудительной подачи пробы ПРУС-2П с пробоотборными поливинилхлоридными трубками, которое поставляется по отдельному заказу.
Принудительный отбор пробы необходим при анализе воздуха в удаленных и труднодоступных местах - колодцах, цистернах и других закрытых или заглубленных в грунт емкостях.

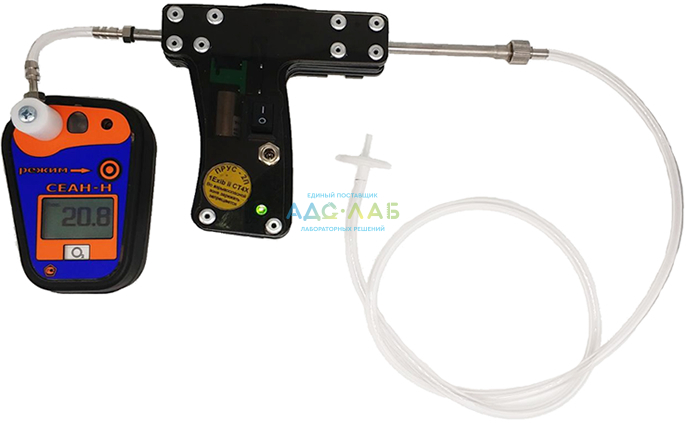

Газоанализатор СЕАН-Н-H2S с устройством принудительной подачи пробы ПРУС-2П
Текущее значение концентрации выводится на графический дисплей газоанализатора СЕАН-Н-H2S. Встроенная, включаемая оператором, подсветка позволяет считывать показания в условиях плохой видимости. Для питания газоанализатора Сеан-Н-H2S используется встроенная литиевая батарея. Управление производится одной кнопкой.
Газоанализатор СЕАН-Н-H2S крепится на ремне или одежде оператора с помощью клипсы, установленной на задней панели прибора. Корпус газоанализатора СЕАН-Н-H2S выполнен из прочной пластмассы (полиметилметакрилата) и состоит из лицевой и задней крышек.
Газоанализатор СЕАН-Н-H2S может также поставляться в комплекте с защитным чехлом, в этом случае клипса на задней панели не устанавливается. Чехол снабжен специальными просечками для доступа газа к сенсору газоанализатора, поэтому для измерений извлекать прибор из чехла не нужно.
Газоанализатор СЕАН-Н-H2S в чехле может закрепляться на поясе, рукаве, а также с помощью карабина на других крепежных элементах.
Метрологические характеристики газоанализатора СЕАН-Н-H2S
Внимание! В газоанализаторах СЕАН-Н-H2S ПОРОГИ ПЕРЕНАСТРАИВАЕМЫЕ и могут быть изменены Пользователем при подключении газоанализатора к ПК при помощи ПО, поставляемого в комплекте с газоанализатором.
|
Измеряемый компонент |
Диапазон показаний |
Диапазон измерений | Пределы основной допускаемой погрешности, % |
Пороги срабатывания сигнализации | ||
| приведенной | относительной | Порог 1 | Порог 2 | |||
|
Сероводород (H2S) |
0 - 60 мг/м3 |
0 - 3 мг/м3 3 - 30 мг/м3 |
±20 – |
– ±20 |
10 мг/м3 (по умолчанию)* или 3 мг/м3 (под заказ)* |
30 мг/м3 |
* - согласно нормативным документам, ПДК сероводорода (H2S) при нахождении в воздухе рабочей зоны "лёгких" углеводородов группы (С1-С5) составляет 3мг/м3. При наличии в воздухе рабочей зоны только сероводорода (H2S) ПДК составляет 10мг/м3. По умолчанию газоанализатор СЕАН-Н-H2S поставляется с первым порогом 10мг/м3.
По требованию заказчика пороги газоанализатора СЕАН-Н-H2S могут быть установлены под заказ.
При достижении концентрацией cсероводорода значения, соответствующего Порогу 1 начинает мигать красный светодиод и раздаются громкие звуковые сигналы.
При достижении концентрацией сероводорода значения, соответствующего Порогу 2 мигает красный светодиод и раздаются громкие звуковые сигналы, отличающиеся по частоте от сигналов, предупреждающих о достижении Порога 1.
Технические характеристики газоанализатора СЕАН-Н-H2S
| Характеристики газоанализатора СЕАН-Н-H2S | Значения |
| Номинальное значение единицы наименьшего разряда на дисплее газоанализатора составляет |
0,1 мг/м3 |
| Сигнализация газоанализатора | световая, звуковая, вибро-, 2 порога |
| Питание газоанализатора СЕАН-Н-H2S | от встроенного блока аккумуляторов напряжением 3,7 В |
| Связь с компьютером | USB порт |
|
Время непрерывной работы СЕАН-Н-H2S без подзарядки батареи, час |
100 |
|
Маркировка взрывозащиты |
1ExibIIBT4 X |
| Степень пылевлагозащиты | IP67 |
| Время восстановления газоанализатора после снятия перегрузки, не более | 60 мин |
| Уровень звукового сигнала, не более | 85 дБ |
| Габаритные размеры газоанализатора Сеан-Н-H2S, мм | 105х70х50 |
| Масса газоанализатора СЕАН-Н-H2S, кг, не более | 0,2 |
| Время установления показаний газоанализатора СЕАН-Н-H2S, не более | 120 сек. |
|
Время выхода газоанализатора на режим |
5 мин |
| Средний ресурс работы газоанализаторов до ремонта должен быть не менее, ч | 10000 |
|
Средний срок службы, не менее: - СЕАН-Н-H2S газоанализатор, - электрохимический сенсор |
6 лет 24 мес. |
| Межповерочный интервал, мес | 12 |
| Гарантийный срок эксплуатации газоанализатора СЕАН-Н-H2S, мес | 18 |
| Условия эксплуатации газоанализатора СЕАН-Н-H2S | |
| Температура окружающего воздуха | от -30 до 45°С
в диапазоне от -40 до -30°С время работы газоанализатора сокращается до 6 ч. |
| Атмосферное давление | от 84 до 106,7 кПа (630-800 мм.рт.ст.) |
| Относительная влажность воздуха | от 15 до 95% (без конденсации влаги) |
| Содержание пыли в анализируемом воздухе, не более | 10 мг/м3 |
