Назначение
Термогигрометры медико-фармацевтические цифровые ТМФЦ «Фармацевт» (далее по тексту - термогигрометры) предназначены для измерений относительной влажности и температуры воздуха.
Описание
Термогигрометры представляют собой электронное устройство в пластиковом корпусе. Принцип действия термогигрометров основан на измерении изменения емкости полимерного конденсатора и на измерении изменения вольтамперной характеристики проводимости полупроводника при р-п-переходе.
Термогигрометры изготавливаются в 14 исполнениях (ТМФЦ-101, ТМФЦ-102, ТМФЦ-103, ТМФЦ-104, ТМФЦ-211, ТМФЦ-212, ТМФЦ-213, ТМФЦ-214, ТМФЦ-221, ТМФЦ-222, ТМФЦ-223, ТМФЦ-224, ТМФЦ-105, ТМФЦ-106) в зависимости от: расположения датчика(ов) измерения; способа подключения внешнего(их) датчика(ов); наличия или отсутствия ЖКИ, способа передачи данных и типа накопителя для записи данных.
Условные обозначения термогигрометров имеют трехзначные значения и должны соответствовать следующей структуре:
|
ТМФЦ -- А |
Б |
В |
расположение датчика(ов) измерения
способ подключения внешнего(их) датчика(ов)
наличие или отсутствие ЖКИ / способ передачи и хранения
данных / тип накопителя для записи данных.
Буквенная кодировка «А» может иметь значения:
«1» - внутренний датчик измерения;
«2» - внутренний и внешний(е) датчики измерения.
Буквенная кодировка «Б» может иметь значения:
«0» - внешний(е) датчик(и) отсутствует(ют);
«1» - внешний(е) датчик(и) имеют проводное соединение с ТМФЦ;
«2» - внешний(е) датчик(и) имеют беспроводное соединение с ТМФЦ.
Буквенная кодировка «В» может иметь значения:
«1» - термогигрометры с ЖКИ и контактной съемной картой памяти SD для записи, хранения и передачи данных;
«2» - термогигрометры с ЖКИ и контактным съемный накопитель USB 2.0 для записи, хранения и передачи данных;
«3» - термогигрометры с ЖКИ и бесконтактным беспроводным накопителем USB 2.0 для записи, хранения и передачи данных;
«4» - термогигрометры с ЖКИ и встроенным Wi-Fi-модулем для передачи данных в локальную беспроводную сеть пользователя;
«5» - термогигрометры без ЖКИ и встроенным интерфейсом RS-232 для передачи данных, для записи и хранения на внешнем устройстве обработки информации;
«6» - термогигрометры без ЖКИ и встроенным интерфейсом USB 2.0 для передачи данных, для записи и хранения на внешнем устройстве обработки информации.
Датчики измерения температуры и влажности изготавливаются в 4 вариантах в зависимости от расположения (внутренние или внешние) и диапазона измеряемой температуры (отрицательный или положительный диапазоны):
- ВТ-1 - внутренний датчик измерения температуры от минус 30 до минус 5 °С;
- ВТ-2 - внутренний датчик измерения температуры от плюс 2 до плюс 30 °С;
- ВН-1 - внешний датчик измерения температуры от минус 30 до минус 5 °С;
- ВН-2 - внешний датчик измерения температуры от плюс 2 до плюс 30 °С.

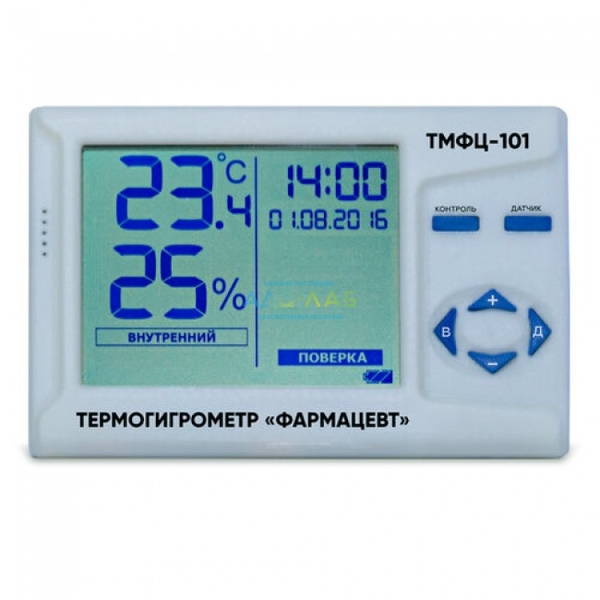

Общий вид термогигрометров представлен на рисунках 1 и 2.
Внешний вид термогигрометров с указанием мест нанесения знака поверки представлен на рисунке 3.
Схема пломбировки термогигрометров от несанкционированного доступа представлена на рисунке 4.
а) термогигрометры ТМФЦ-211, ТМФЦ-212, ТМФЦ-213, ТМФЦ-214
(на примере ТМФЦ-212)
б) термогигрометры ТМФЦ-221, ТМФЦ-222, ТМФЦ-223, ТМФЦ-224
(на примере ТМФЦ-224)
Рисунок 2 - Внешний вид термогигрометров ТМФЦ-211, ТМФЦ-212,
ТМФЦ-213, ТМФЦ-214, ТМФЦ-221, ТМФЦ-222, ТМФЦ-223, ТМФЦ-224
Внешний вид термогигрометров с указанием мест нанесения знака поверки приведен на рисунке 3.
а) термогигрометры ТМФЦ-101, ТМФЦ-102, ТМФЦ-103, ТМФЦ-104, ТМФЦ-211, ТМФЦ-212, ТМФЦ-213, ТМФЦ-214, ТМФЦ-221, ТМФЦ-222, ТМФЦ-223, ТМФЦ-224 (на примере ТМФЦ-212)
Место нанесения знака поверки
W
б) термогигрометры ТМФЦ 105, ТМФЦ 106 (на примере ТМФЦ-105) Рисунок 3 - Внешний вид термогигрометров с указанием места нанесения знака поверки
а) термогигрометры ТМФЦ-101, ТМФЦ-102, ТМФЦ-103, ТМФЦ-104, ТМФЦ-211, ТМФЦ-212, ТМФЦ-213, ТМФЦ-214, ТМФЦ-221, ТМФЦ-222, ТМФЦ-223,
ТМФЦ-224 (на примере ТМФЦ-212)
Программное обеспечение
Термогигрометры функционируют под управлением предустановленного программного обеспечения (ПО) TH_Service Software, которое проводит обработку и отображение информации на ЖКИ и сервисной программой обработки данных ТермоГигрометр, для инициализации (форматирования) внешнего накопителя, обработки данных и представления результатов измерений термогигрометра на внешнем устройстве обработки информации.
Защита предустановленного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
|
Идентификационное наименование ПО |
ТермоГ игрометр |
TH Service Software |
|
Номер версии (идентификационный номер) ПО |
не ниже v1.15 |
не ниже 02.01 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температур, °С: - исполнения ТМФЦ-101, ТМФЦ-102, ТМФЦ-103, ТМФЦ-104, ТМФЦ-211, ТМФЦ-212, ТМФЦ-213, ТМФЦ-214, ТМФЦ-221, ТМФЦ-222, ТМФЦ-223, ТМФЦ-224 (с датчиками ВТ-2) - исполнения ТМФЦ-105, ТМФЦ-106 (с датчиками ВТ-1) - исполнения ТМФЦ-105, ТМФЦ-106 (с датчиками ВТ-2) - исполнения ТМФЦ-211, ТМФЦ-212, ТМФЦ-213, ТМФЦ-214, ТМФЦ-221, ТМФЦ-222, ТМФЦ-223, ТМФЦ-224 (с датчиками ВН-1) - исполнения ТМФЦ-211, ТМФЦ-212, ТМФЦ-213, ТМФЦ-214, ТМФЦ-221, ТМФЦ-222, ТМФЦ-223, ТМФЦ-224 (с датчиками ВН-2) |
от +8 до +30 от -30 до -5 от +2 до +30 от -30 до -5 от +2 до +30 |
|
Пределы допускаемой абсолютной погрешности измерения температуры, °С |
±0,5 |
|
Диапазон измерения относительной влажности, % |
от 20 до 80 |
|
Пределы допускаемой абсолютной погрешности измерения относительной влажности (при значениях температуры от + 5 до + 30 °С), % |
±3 |
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 1,5 до 5 |
|
Потребляемая мощность, Вт, не более |
3±0,3 |
|
Масса, кг, не более: - исполнения ТМФЦ-101, ТМФЦ-102, ТМФЦ-103, ТМФЦ-104, ТМФЦ-211, ТМФЦ-212, ТМФЦ-213, ТМФЦ-214, ТМФЦ-221, ТМФЦ-222, ТМФЦ-223, ТМФЦ-224 |
0,25 |
|
- исполнения ТМФЦ-105, ТМФЦ-106 |
0,05 |
|
- внешние датчики ВН-1 и ВН-2 |
0,02 |
|
Габаритные размеры исполнения ТМФЦ-101, ТМФЦ-102, ТМФЦ-103, ТМФЦ-104, ТМФЦ-211, ТМФЦ-212, ТМФЦ-213, ТМФЦ-214, ТМФЦ-221, ТМФЦ-222, ТМФЦ-223, ТМФЦ-224, мм, не более: - высота |
30 |
|
- ширина |
150 |
|
- длина |
200 |
|
Габаритные размеры исполнения ТМФЦ-105, ТМФЦ-106, мм, не более: - высота |
30 |
|
- ширина |
50 |
|
- длина |
100 |
|
Габаритные размеры внешних датчиков ВН-1 и ВН-2, мм, не более: - высота |
20 |
|
- ширина |
30 |
|
- длина |
50 |
|
Условия эксплуатации: Температура окружающего воздуха, °C - исполнения ТМФЦ-101, ТМФЦ-102, ТМФЦ-103, ТМФЦ-104, ТМФЦ-105, ТМФЦ-106, ТМФЦ-211, ТМФЦ-212, ТМФЦ-213, ТМФЦ-214, ТМФЦ-221, ТМФЦ-222, ТМФЦ-223, ТМФЦ-224 с датчиками ВТ-2 |
от +8 до +35 |
|
- исполнения ТМФЦ-105, ТМФЦ-106 с датчиками ВТ-1 |
от -45 до +40 |
|
- датчики ВН-1 |
от -45 до +40 |
|
- датчики ВН-2 |
от +1 до +35 |
|
Относительная влажность воздуха при значении температуры + 25 °С, %, не более - исполнения ТМФЦ-101, ТМФЦ-102, ТМФЦ-103, ТМФЦ-104, ТМФЦ-105, ТМФЦ-106, ТМФЦ-211, ТМФЦ-212, ТМФЦ-213, ТМФЦ-214, ТМФЦ-221, ТМФЦ-222, ТМФЦ-223, ТМФЦ-224 с датчиками ВТ-2 |
80 |
|
- ТМФЦ-105, ТМФЦ-106 с датчиками ВТ-1, датчики ВН-1 |
98 |
|
- датчики ВН-2 |
80 |
|
Атмосферное давление, кПа |
от 84 до 106 |
Знак утверждения типа
наносится на лицевую панель корпуса термогигрометра методом офсетной печати и на титульные листы руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Состав комплекта термогигрометра
|
Наименование |
Обозначение |
Количество |
|
1 Термогигрометр медико-фармацевтический цифровой ТМФЦ-АБВ* «Фармацевт» |
ДКТГ.15097123.001 |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
2 Принадлежности: |
||
|
- внутренний датчик измерения температуры и относительной влажности ВТ-1 (в исполнениях ТМФЦ-105, ТМФЦ-106) |
ДКТГ.15097123.001.ВТ1 |
1 шт. |
|
- внешний датчик** измерения температуры и относительной влажности ВН-1 (в исполнениях ТМФЦ-211, ТМФЦ-212, ТМФЦ-213, ТМФЦ-214, ТМФЦ-221, ТМФЦ-222, ТМФЦ-223, ТМФЦ-224) |
ДКТГ.15097123.001.ВН1 |
1*** шт. |
|
- внешний датчик** измерения температуры и относительной влажности ВН-2 (в исполнениях ТМФЦ-211, ТМФЦ-212, ТМФЦ-213, ТМФЦ-214, ТМФЦ-221, ТМФЦ-222, ТМФЦ-223, ТМФЦ-224) |
ДКТГ.15097123.001.ВН2 |
1*** шт. |
|
- расширительная шина для подключения дополнительных внешних проводных датчиков (в исполнениях ТМФЦ-211, ТМФЦ-212, ТМФЦ-213, ТМФЦ-214) |
ДКТГ.15097123.002 |
1 шт. |
|
- батарея питания типа «АА» [номинальное напряжение не менее 1,5 В, емкость не менее 2000 мАч], (кроме исполнений ТМФЦ-105, ТМФЦ-106) |
Батарея питания VARTA LR6 Maxi-Tech, VARTA, Г ермания |
2 шт. |
|
- литиевая батарея CR 2032 [номинальное напряжение не менее 3 В, емкость не менее 1000 мАч], (для внешних беспроводных датчиков исполнений ТМФЦ-221, ТМФЦ-222, ТМФЦ-223, ТМФЦ-224) |
батарея питания VARTA CR 2032, VARTA, Г ермания |
1 шт. |
|
- накопитель для записи и передачи данных: • карта памяти типа «SD» (для исполнений ТМФЦ-101, ТМФЦ-211, ТМФЦ-221) • контактный съемный накопитель USB 2.0 (для исполнений ТМФЦ-102, ТМФЦ-212, ТМФЦ-222) • бесконтактный съемный накопитель USB 2.0 (для исполнений ТМФЦ-103, ТМФЦ-213, ТМФЦ-223) • Wi-Fi-модуль (для исполнений ТМФЦ-104, ТМФЦ-214, ТМФЦ-224) |
Карта памяти SD 16Gb SanDisk Extreme SDHC Class 10 UHS-I (SDSDXN-016G-G46), Western Digital, США; USB 2.0 Transcend JetFlash 350 32Gb, Transcend Information Inc., Тайвань; ^^.USB .15097123.001.USB; ESP-12E ESP8266 WiFi Module, Shenzhen Man-Friday(Fri) Electronic Technology Co., Ltd., Китай |
1 шт. 1 шт. 1 шт. 1 шт. |
|
- программное обеспечение TH Service Software, версия не ниже 02.01 от 25.08.2016 на SD-карте или USB-носителе |
ДКТГ.15097123.004 |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
3 Эксплуатационная документация: - руководство по эксплуатации - методика поверки |
ДКТГ.15097123.001 РЭ 651-17-004 МП |
1 экз. 1 экз. |
|
4 Упаковка |
ДКТГ .15097123.003 |
1 шт. |
|
етра внешним датчиком ВН-1 или ВН-2 х датчиков может быть увеличено до 5 шт. |
||
|
* - вид исполнения указывается при заказе ** - комплектация исполнения термогигром определяется по заказу потребителя *** - по заказу потребителя количество внешни |
||
Поверка
осуществляется по документу 651-17-004 МП «Инструкция. Термогигрометры медикофармацевтические цифровые ТМФЦ «Фармацевт». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 17 апреля 2017 г.
Основные средства поверки:
- генератор влажного воздуха мод. HygroGen 2 (эталонный гигрометр) (регистрационный номер 32405-11 в Федеральном информационном фонде);
- термометр лабораторный электронный «ЛТ-300» (регистрационный номер 61806-15 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых термогигрометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
Термогигрометры медико-фармацевтические цифровые ТМФЦ «Фармацевт». Технические условия 9452-004-78066655-2016
