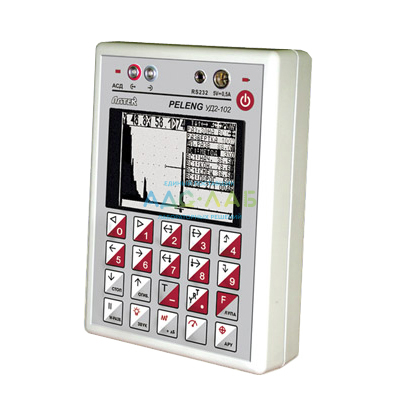

Ультразвуковой дефектоскоп УД2-102
Тип оборудования: ультразвуковой дефектоскоп
Производитель: Россия
Серия: УД2, UD2
Модель: УД2-102 ПЕЛЕНГ, UD2-102 PELENG
Описание: Переносной ультразвуковой прибор для поиска внутренних дефектов в материале
Сертификаты и удостоверения на ультразвуковой дефектоскоп ПЕЛЕНГ УД2-102:
- Сертификат об утверждении типа средств измерений Российской Федерации. Ультразвуковой дефектоскоп УД2-102 ПЕЛЕНГ внесен в Государственные реестр средств измерений РФ.
- СЕРТИФИКАТ ГОССТАНДАРТА РЕСПУБЛИКИ БЕЛАРУСЬ №1333 об утверждении типа средств измерения.
- СЕРТИФИКАТ ГОССТАНДАРТА РЕСПУБИКИ КАЗАХСТАН №660 об утверждении типа средств измерения.
- Ультразвуковой дефектоскоп УД2-102 PELENG принят ОАО "ГАЗПРОМ" и МПС России в эксплуатацию.
Назначение ультразвукового дефектоскопа УД2-102 ПЕЛЕНГ:
Ультразвуковой дефектоскоп УД2-102 Pelengпредназначен для контроля сплошности сварных соединений листовых элементов, труб, котлов, рельсов, деталей подвижного состава и других металлоконструкций, а также измерения толщин. По показателю эффективность/стоимость дефектоскоп УД2-102 превосходит отечественные и зарубежные дефектоскопы общего назначения.
Ультразвуковой дефектоскоп УД2-102 ПЕЛЕНГ позволяет:
- работать в опасных условиях, в труднодоступных местах, на высоте и в условиях воздействия низких температур (взрывозащищенное исполнение, масса со встроенными аккумуляторами 2 кг, рабочая температура до -30°С);
- снизить вероятность пропуска дефектов (В-развертка, шестистепенная ручная регулировка ВРЧ, режим одновременного выравнивания чувствительности на базе встроенного расчета АРД-диаграмм в виде кривой ВРЧ или криволинейного порога);
- повысить производительность и облегчить работу оператора (предварительное создание до 100 настроек: режим индикации распространения ультразвуковых колебаний в контролируемом изделии, режим "огибающая А-развертки");
- документировать результаты контроля (протокол В-развертки и протокол А-развертки
Изделия, контролируемые дефектоскопом УД2-102:
Дефектоскоп позволяет контролировать и выявлять внутренние дефекты в широкой номенклатуре изделий из металла, пластмасс и др. материалов со скоростью распространения ультразвуковых колебаний 300-9999 м/с. С помощью дефектоскопа возможно определение уровня различных жидкостей в емкостях. Для удобства пользователей в дефектоскопе имеет таблица скоростей распространения ультразвуковых колебаний для большого количества твердых материалов и жидких сред. При этом автоматически выбирается значение скорости для определенного типа волны. В то же время у оператора имеется возможность коррекции предлагаемого дефектоскопом значения.
Параметры дефектов, выявляемых дефектоскопом ПЕЛЕНГ УД2-102
- время распространения ультразвуковых колебаний (УЗК)
- глубина дефекта
- расстояние от точки ввода ультразвуковых колебаний до проекции дефекта на поверхность сканирования ПЭП
- расстояние до дефекта по лучу (в некоторых режимах)
- амплитуда отраженного сигнала
- уловные размеры дефекта (условная высота и условный размер по пути перемещения ПЭП) с использованием ручной измерительной метки в режиме В-развертки или опции "огибающая"
- коэффициент выявляемости дефекта и эквивалентную площадь дефекта (только для версии "УНИВЕРСАЛЬНЫЙ+АРД"
Версии программного обеспечения дефектоскопа УД2-102 Пеленг и нормативные документы, на основании которых, созданы типовые варианты контроля:
Ультразвуковой дефектоскоп УД2-102 ПЕЛЕНГ (Универсальная версия)
- ГОСТ 14 782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые.»
- ГОСТ 24 507-80 «Поковки из черных и цветных металлов. Методы УЗД» и др.
